ABS-Lock 360

ABS-Lock 360

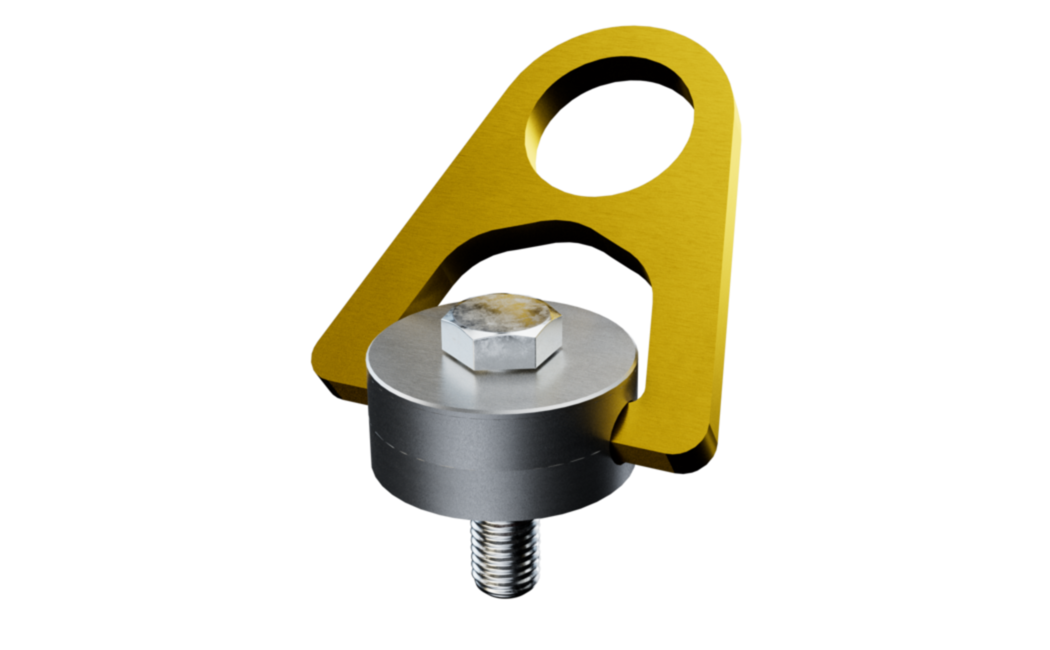

Um 360° drehbare Anschlageinrichtung

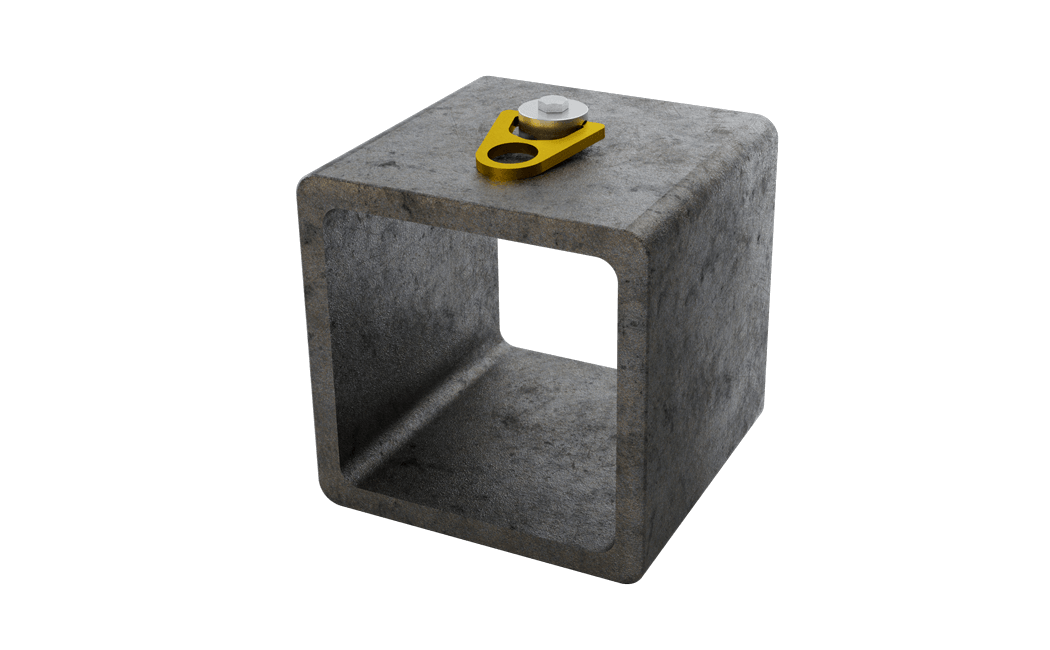

Die Montage der frei um 360° drehbaren Edelstahl-Anschlageinrichtung (aus 1.4404) ist auf Stahl- und Betonuntergründen möglich. Die Anschlageinrichtung ist mit einer gelben Anschlagöse (RAL 1003) ausgestattet (Sonderfarben auf Anfrage). Lieferung inklusive Befestigungsset.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Variante Stahl: Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • Gewindelängen: 16, 24, 30 und 50 mm (andere Gewindelänge auf Anfrage)
  • Kontern in Stahl mit M16 Gewinden
  • Einschrauben in Stahl mit M12, M16 und M20 Gewinden

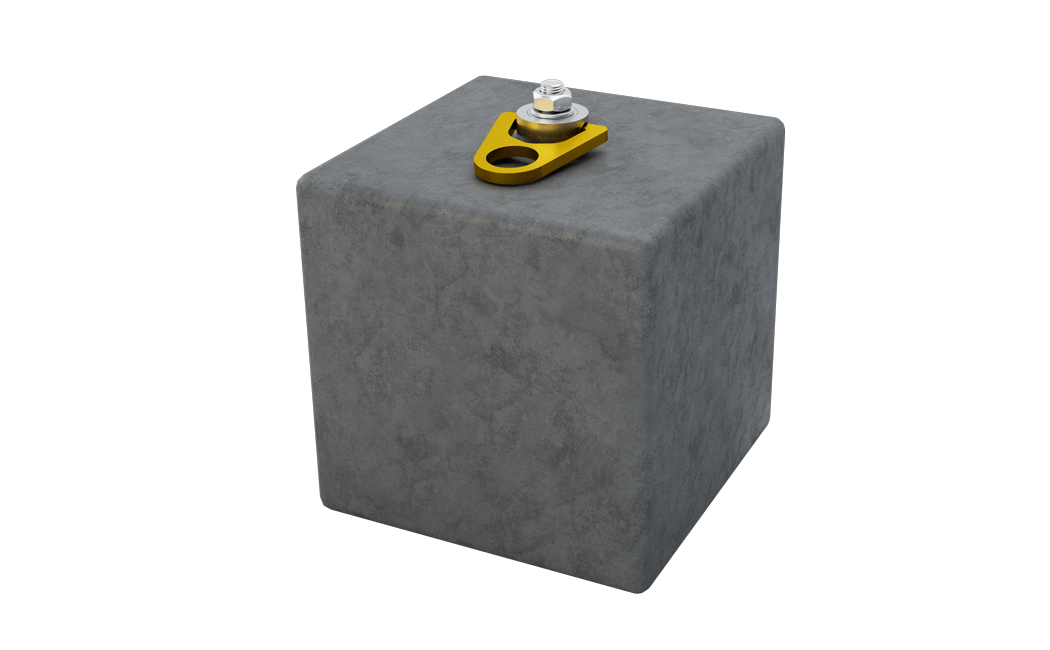

  • Einkleben in Beton mit M16 Gewinden
  • Ohne Überstand, ideal für eine platzsparende Montage

Ausführungen & Komponenten

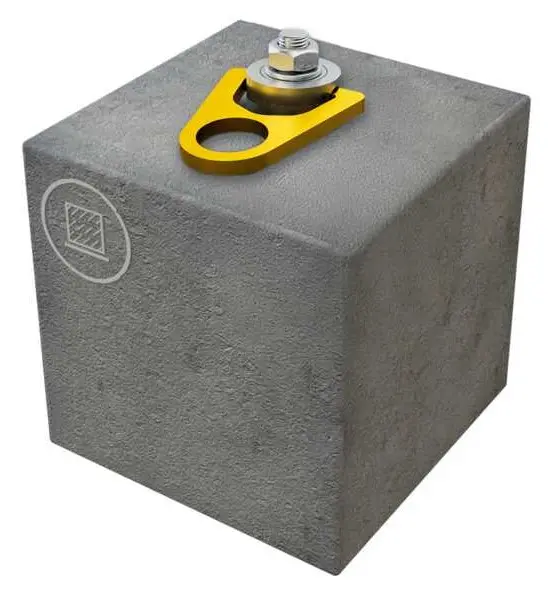

  • L360-B-90-M16
    Gewindelänge: 90 mm. Verbundmörtel nicht enthalten.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Anschlageinrichtung: Ø 16 mm. Gewindelänge: 90 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial. Verbundmörtel nicht enthalten.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Anschlageinrichtung: Ø 16 mm. Gewindelänge: 90 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial. Verbundmörtel nicht enthalten.
  • L360-ST-16-M12
    Anschlageinrichtung: Ø 12 mm. Gewindelänge: 16 mm.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 12 mm. Gewindelänge: 16 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelänge zum Einschrauben in ein M12 Gewinde. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 12 mm. Gewindelänge: 16 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelänge zum Einschrauben in ein M12 Gewinde. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.
  • L360-ST-24-M16
    Gewindelänge: 24 mm.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 16 mm. Gewindelänge: 24 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M16 Gewinde Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 16 mm. Gewindelänge: 24 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M16 Gewinde Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.

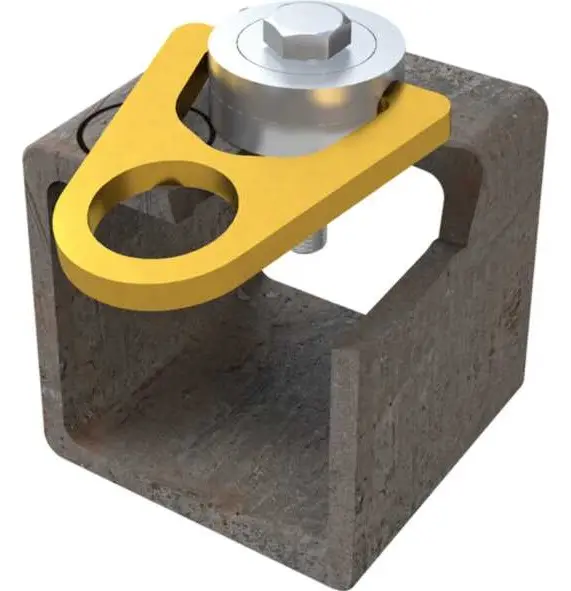

  • L360-ST-30-M20
    Anschlageinrichtung: Ø 20 mm. Gewindelänge: 30 mm.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 20 mm. Gewindelänge: 30 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M20 Gewinde. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 20 mm. Gewindelänge: 30 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M20 Gewinde. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.

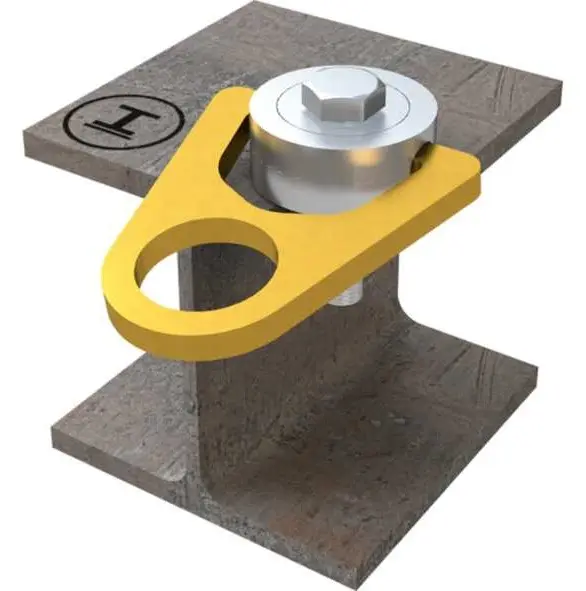

  • L360-ST-50-M16
    Gewindelänge: 50 mm. Gewindelängen zum Einschrauben in ein M16 Gewinde, sowie zum Kontern.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 16 mm. Gewindelänge: 50 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M16 Gewinde, sowie zum Kontern. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.
    Frei drehbarer (360°) Edelstahl-Anschlageinrichtung (Material 1.4404). Geprüft nach DIN EN 795:2012, Typ A, DIN CEN/TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Anschlageinrichtung: Ø 16 mm. Gewindelänge: 50 mm. Ohne Überstand. Max. 3 Personen. Standardfarbe: RAL 1003 (Signalgelb). Sonderfarben auf Wunsch gegen Aufpreis möglich. Gewindelängen zum Einschrauben in ein M16 Gewinde, sowie zum Kontern. Die Dachkonstruktion zur Aufnahme der eingeleiteten Kräfte ist bauseits zu prüfen. Inkl. aufgelaserten DataMatrixCode (DMC) zur eindeutigen Identifizierung des Produktes sowie Befestigungsmaterial.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Stahl
Anwendungsbereich
Fassade/WandFlachdachüber Kopf/ Decke
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahl360° rotierbar
Befestigung
konterneinschraubeneinkleben
