ABS-Lock II

ABS-Lock II

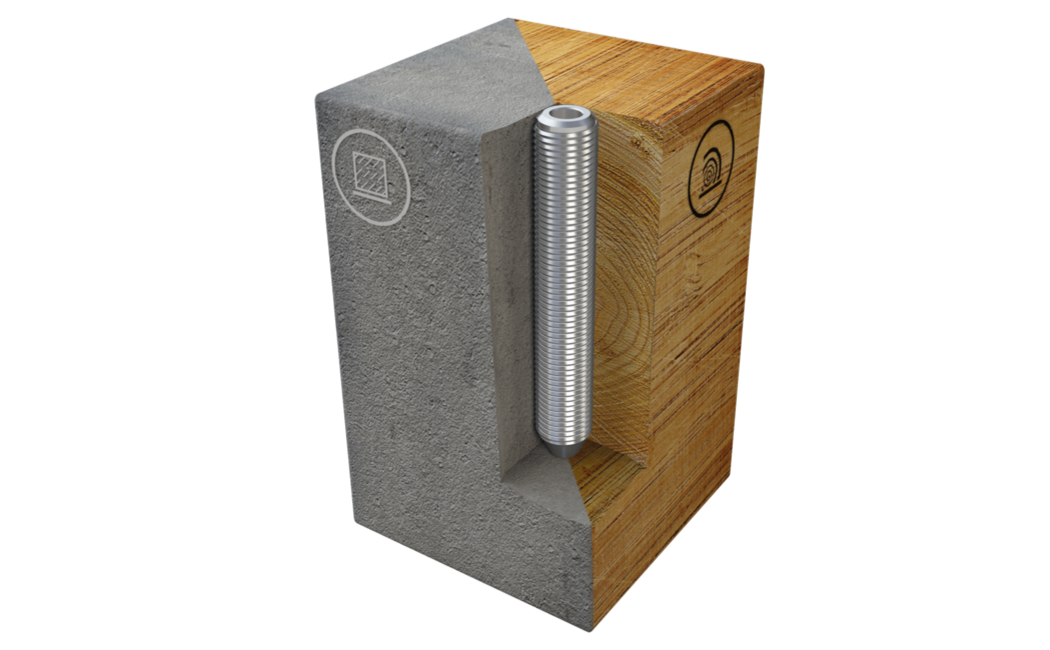

Aufnahmehülse für Anschlagpunkt ABS-Lock I zur Montage in Beton- & Holzuntergründen

Die fest im Untergrund montierte Edelstahlhülse für Holz und Beton nimmt den transportablen Personenanschlagpunkt ABS-Lock I auf. Die Aufnahmehülse ist in verschiedenen Längen erhältlich und wird mit der beigefügten Kunststoffkappe abgedeckt. Das System ist zugelassen (abZ) für die Nutzung durch 2 Personen.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, B + DIN CEN/TS 16415:2017
  • für Beton ≥ C20/25
  • für Holz (Balken min. 140mm x 140mm)
  • ACHTUNG: Axialbelastung der Holzvariante nur bei gekonterter Version möglich!!

Ausführungen & Komponenten

  • L2-B-100
    Beton ≥ C20/25 Länge: 100 mm. Min. struktureller Abstand: 140 X 140 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 100 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 100 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
  • L2-B-125
    Beton ≥ C20/25 Länge: 125 mm. Min. struktureller Abstand: 140 X 140 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 125 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 125 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
  • L2-B-150
    Beton ≥ C20/25 Länge: 150 mm. Min. struktureller Abstand: 140 X 140 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 150 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 150 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm. Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.

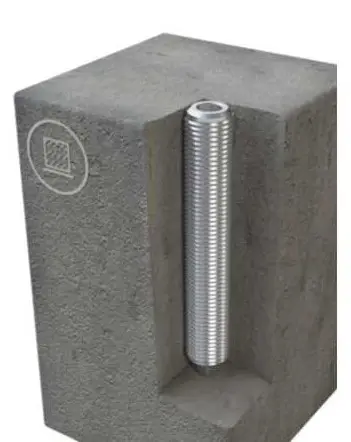

  • L2-B-200
    Beton ≥ C20/25 Länge: 200 mm. Min. struktureller Abstand: 140 X 140 mm Max. 2 Personen.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 200 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Zum Einkleben in Beton oder Einschrauben in Holz. Beton ≥ C20/25 Länge: 200 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Min. struktureller Abstand: 140 X 140 mm Max. 2 Personen. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! Optional: Abdeckung aus Edelstahl.
  • L2-H-100
    Länge: 100 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 100 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 100 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.
  • L2-H-150
    Länge: 150 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 150 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 150 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.

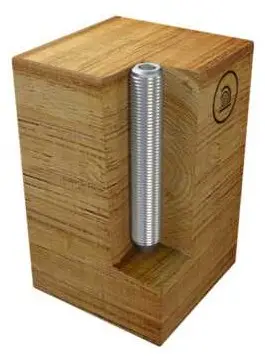

  • L2-H-200
    Länge: 200 mm.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 200 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.
    Edelstahl-Einbauhülse für abnehmbaren ABS Lock I, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Länge: 200 mm. Gewinde: M22. Inkl. Stopfen und Abdeckung aus Kunststoff. Max. 2 Personen. Optional: Abdeckung aus Edelstahl.

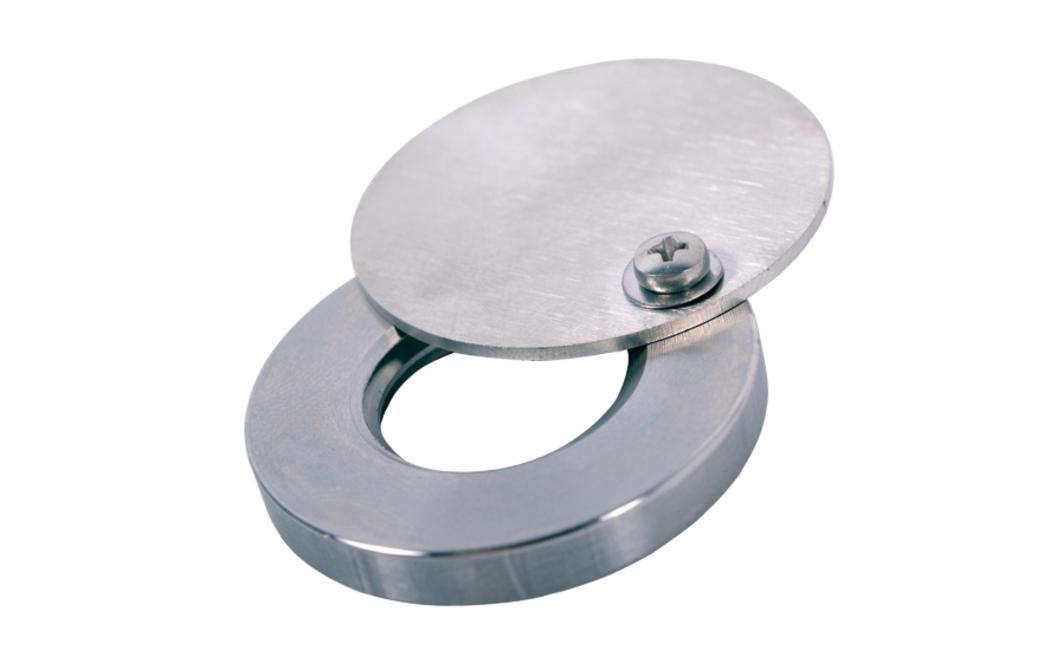

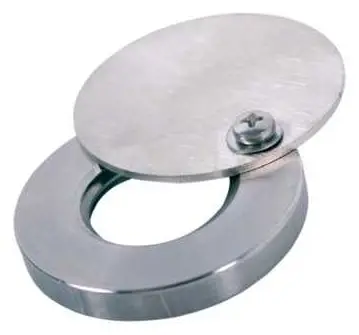

  • L2-VA-DECKEL
    Hochwertige Edelstahl-Abdeckklappe.
    Hochwertige Edelstahl-Abdeckklappe.
    Hochwertige Edelstahl-Abdeckklappe.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
BetonHolz
Anwendungsbereich
Fassade/Wandüber Kopf/ DeckeABS-Lock I+IIFensterBeton
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795ANSI
Kräfterichtungen
QuerbelastungQuer- und Axialbelastung
Max. Nutzerzahl
2 Personen
Sonstige
Edelstahlzum Abseilen (1 Person)
Befestigung
einschraubeneinkleben
