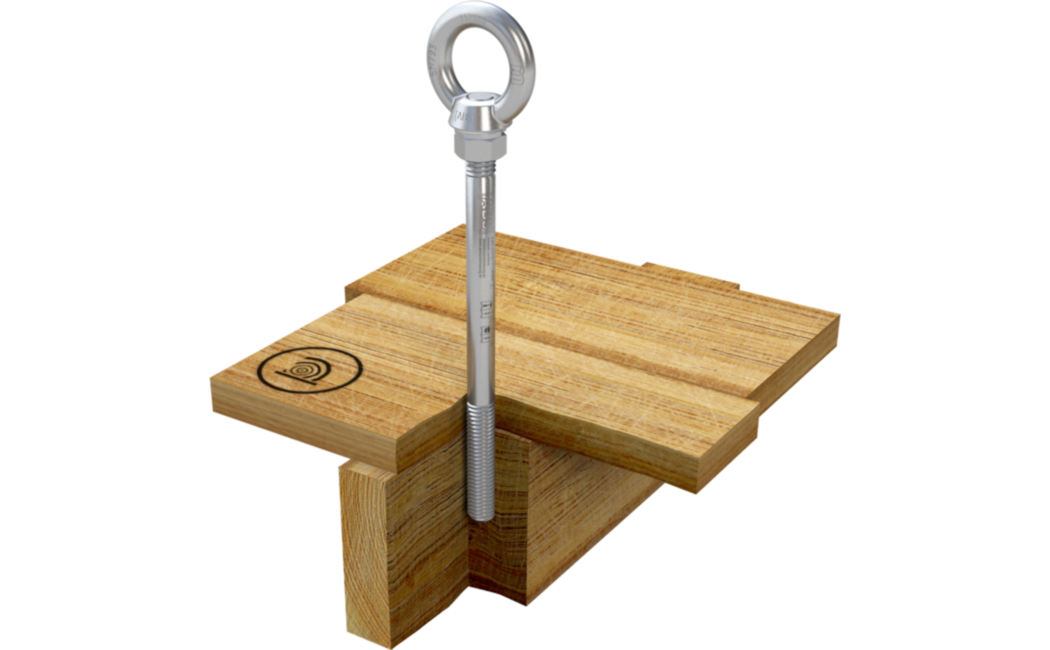

ABS-Lock III-H

Anschlagpunkt zum Einschrauben in Holzuntergründe

Das Gewinde dieses gradlinigen Edelstahl-Anschlagpunkts (Ø 16 mm) wird durch die Holzschalung direkt in den Sparren geschraubt. Bohren Sie dafür ein Loch durch die Schalung (min. 18 mm) in den tragfähigen Holz-Balken (min. 80 mm x 120 mm).

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

abZ vom DIBt (Z-14.9-688) beachten
DIN EN 795:2012, A + DIN CEN/TS 16415:2017
für tragende Holzkonstruktionen
Balken min. 80 mm x 120 mm
Stärke der Holzschalung: min. 18 mm

Ausführungen & Komponenten

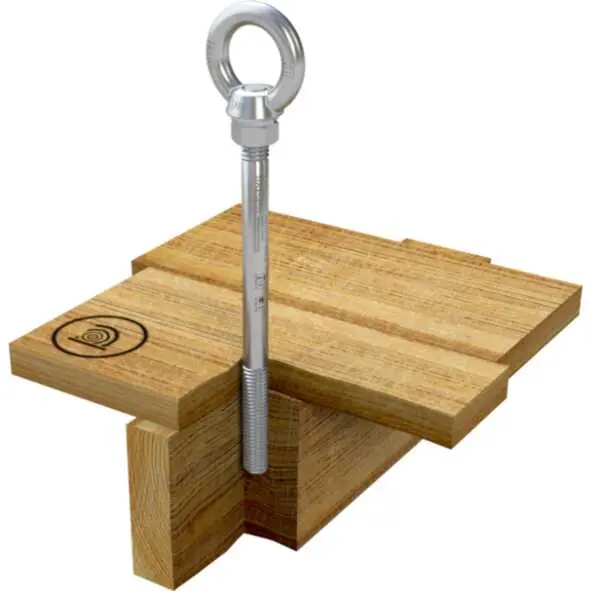

L3-H-100
Balken mit Schalung: min. 80 X 138 mm. Überstand: 100 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Balken mit Schalung: min. 80 X 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Balken mit Schalung: min. 80 X 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-150
Balken mit Schalung: min. 80 x 138 mm. Überstand: 150 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Balken mit Schalung: min. 80 x 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Balken mit Schalung: min. 80 x 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-200
Max. 3 Personen Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 138 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-300
Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 x 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 x 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-400
Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-500
Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 x 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 x 120 mm. Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
6 sofort ab Lager
L3-H-600
Überstand: 600 mm Für einen Dachaufbau von 300 mm bis max. 450 mm.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
L3-H-700
Edelstahl-Verankerungspunkt zum Einschrauben in Holz, getestet nach EN 795, zugelassen für 3 Personen, auch als Zwischenstütze für Seilsysteme.
Edelstahl-Verankerungspunkt zum Einschrauben in Holz, getestet nach EN 795, zugelassen für 3 Personen, auch als Zwischenstütze für Seilsysteme.

Für tragende Holzkonstruktionen
Montage erfolgt in einer Ø13mm-Vorbohrung
Bei Balken mit Schalung ab 60x120mm Balkenmass
Bei Balken ohne Schalung ab 100x120mm Balkenmass
Edelstahl-Verankerungspunkt zum Einschrauben in Holz, getestet nach EN 795, zugelassen für 3 Personen, auch als Zwischenstütze für Seilsysteme.

Für tragende Holzkonstruktionen
Montage erfolgt in einer Ø13mm-Vorbohrung
Bei Balken mit Schalung ab 60x120mm Balkenmass
Bei Balken ohne Schalung ab 100x120mm Balkenmass
Jederzeit lieferbar
L3-H-800
Überstand: 600 mm. *** XXX = Sonderartikel, Lieferzeit auf Anfrage! ***
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

*** XXX = Sonderartikel, Lieferzeit auf Anfrage! ****** Wir benötigen, ab Bestellungseingang, bis zu 4 Tage zur technischen Ausarbeitung und Erstellung der Auftragsbestätigung. Dies hat keinen Einfluss auf unsere vereinbarte Lieferzeit. Wir bitten um Ihr Verständnis. ***
Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Balken mit Schalung: min. 80 X 120 mm Schalung: min. 18 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

*** XXX = Sonderartikel, Lieferzeit auf Anfrage! ****** Wir benötigen, ab Bestellungseingang, bis zu 4 Tage zur technischen Ausarbeitung und Erstellung der Auftragsbestätigung. Dies hat keinen Einfluss auf unsere vereinbarte Lieferzeit. Wir bitten um Ihr Verständnis. ***
Nicht an Lager — Lieferung nach Absprache

Technische Einordnung

Produktgruppe: Anschlagpunkte
Untergrund: Holz
Anwendungsbereich: Flachdach
Zertifizierung: DIBt-Zulassung | Ü-ZeichenDIN EN 795ETA BewertungANSI
ABS-Lock SYS: Zwischenhalter
Kräfterichtungen: Querbelastung
Max. Nutzerzahl: 3 Personen
Sonstige: Edelstahl
Befestigung: einschrauben
