ABS-Lock III-ST

ABS-Lock III-ST

Anschlagpunkt zum Kontern oder Einschrauben in Stahluntergründe

Der Edelstahl-Anschlagpunkt (Ø 16 mm) mit allgemeiner bauaufsichtlicher Zulassung für Stahluntergründe sichert Beschäftigte in jede Belastungsrichtung gegen Absturz (Dach, Wand, Fassade, über Kopf). Stecken Sie den Einzelanschlagpunkt durch das zuvor gebohrte Loch und kontern ihn mit der beigefügten Mutter.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • mit und ohne Überstand
  • inkl. Befestigungsmaterial
  • mit Stützrohr auch als End- und Eckpfosten in Seilsystemen

Ausführungen & Komponenten

  • L3-ST-0-25
    Überstand = 0 mm. Gewindelänge: 25 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand = 0 mm. Gewindelänge: 25 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand = 0 mm. Gewindelänge: 25 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-0-45
    Überstand: 0 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 0 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 0 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-0-100
    Überstand: 0 mm. Gewindelänge: 100 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 0 mm. Gewindelänge: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 0 mm. Gewindelänge: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-0-150
    Überstand = 0 mm. Gewindelänge: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand = 0 mm. Gewindelänge: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand = 0 mm. Gewindelänge: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

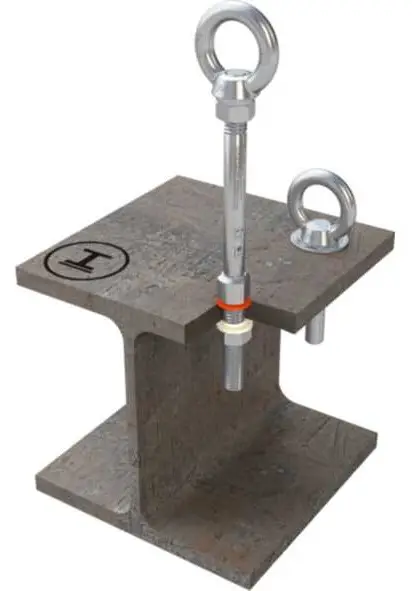

  • L3-ST-50-45
    Überstand: 50 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-50-250
    Überstand: 50 mm. Gewindelänge: 250 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Gewindelänge: 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Gewindelänge: 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-100-45
    Überstand: 100 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-100-100
    Überstand: 100 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 100 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-100-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 100 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 100 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-150-45
    Überstand: 150 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-150-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-200-45
    Überstand: 200 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 200 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 200 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-200-SR
    Anschlagpunkt: Ø 42 mm. Überstand = 200 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand = 200 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand = 200 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-300-45
    Überstand: 300 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-300-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 300 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-400-45
    Überstand: 400 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-400-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 400 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-500-45
    Überstand: 500 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-500-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 500 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-600-45
    Überstand: 600 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • L3-ST-600-SR
    Anschlagpunkt: Ø 42 mm Max. 3 Personen Überstand: 600 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm Max. 3 Personen Überstand: 600 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm Max. 3 Personen Überstand: 600 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-700-45
    Überstand: 700 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

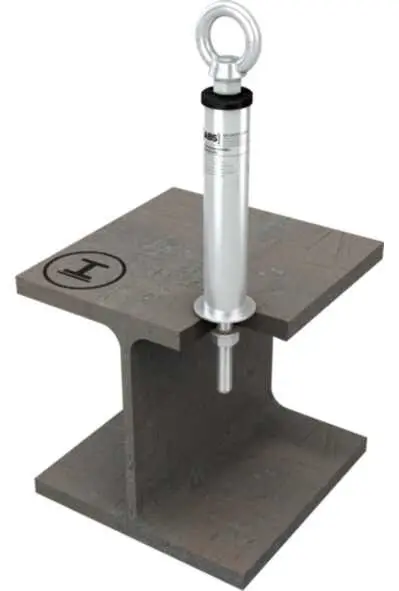

  • L3-ST-700-SR
    Anschlagpunkt: Ø 42 mm. Überstand = 700 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand = 700 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012, CEN / TS 16415:2017. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand = 700 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • L3-ST-800-45
    Überstand: 800 mm. Gewindelänge: 45 mm.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Gewindelänge: 45 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Stahl
Anwendungsbereich
Fassade/WandFlachdachüber Kopf/ Decke
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahlzum Abseilen (1 Person)
Befestigung
konterneinschrauben
