ABS-Lock X-H-14+2

ABS-Lock X-H-14+2

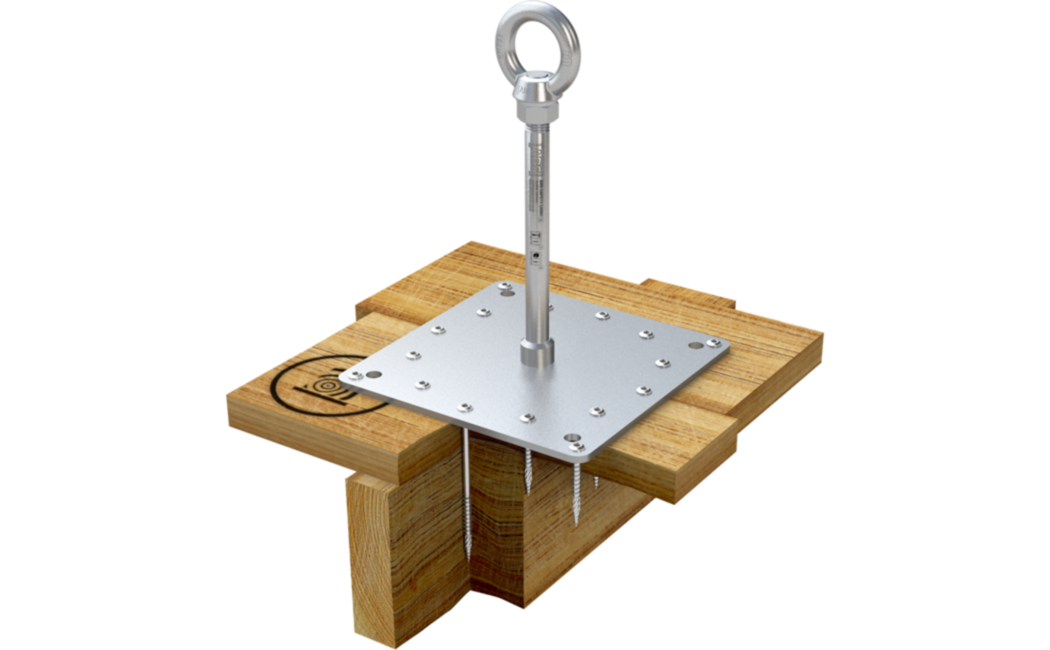

Anschlagpunkt zum Einschrauben auf Holzschalung und Sparren

Mit 2 langen Schrauben im Balken befestigt und 14 weiteren direkt auf der Holzschalung sichert dieser Edelstahl-Anschlagpunkt (Ø 16 mm) mit Grundplatte (200 x 200 mm) Dacharbeiter und Co. gegen Absturz. Inklusive allgemeiner bauaufsichtlicher Zulassung des DIBt.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • abZ & DIN EN 795: Holz min. 24mm
  • Balken min. 60 mm breit
  • inkl. Befestigungsset
  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen

Ausführungen & Komponenten

  • LX-H-150-14+2
    Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer.
  • LX-H-300-14+2
    Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer.

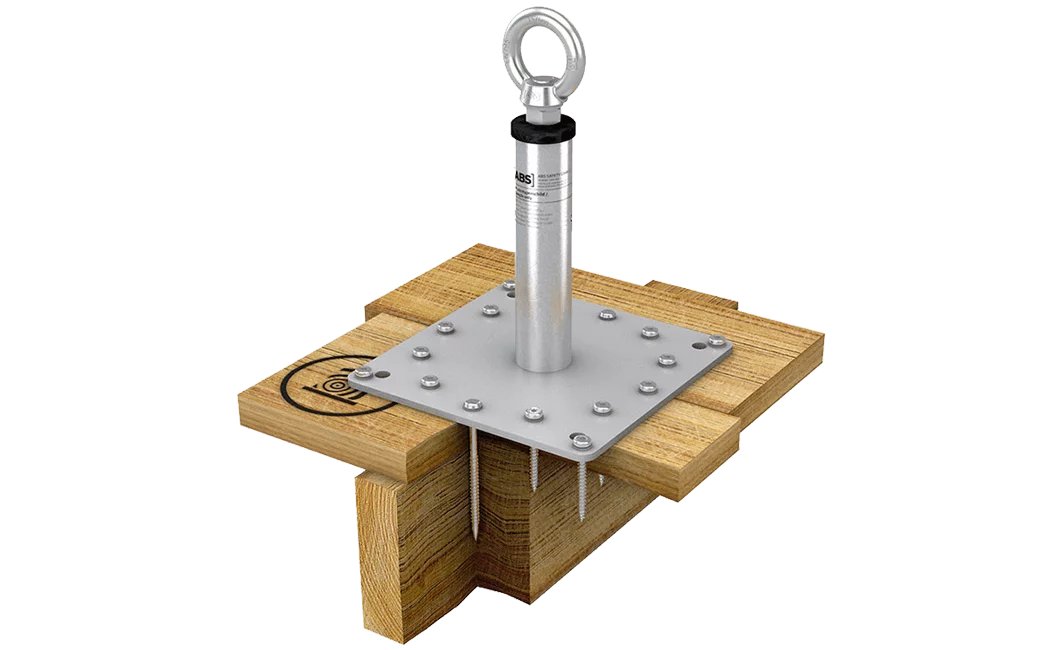

  • LX-H-300-14+2-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
  • LX-H-400-14+2
    Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer.
  • LX-H-400-14+2-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 400 mm. Für einen Dachaufbau von 100 bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 bis max. 250 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 bis max. 250 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
  • LX-H-500-14+2
    Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer.

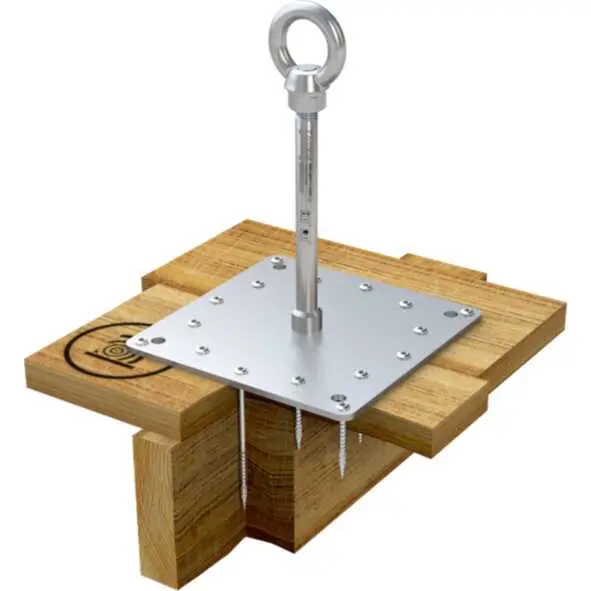

  • LX-H-500-14+2-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 500 mm. Für einen Dachaufbau von 200 bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 bis max. 350 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 bis max. 350 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
  • LX-H-600-14+2
    Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer.
  • LX-H-600-14+2-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 600 mm. Für einen Dachaufbau von 300 bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 bis max. 450 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 bis max. 450 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
  • LX-H-700-14+2
    Für einen Dachaufbau von 400 mm bis max. 550 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm Inkl. fortlaufender Seriennummer.
  • LX-H-700-14+2-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 700 mm. Für einen Dachaufbau von 400 bis max. 550 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 bis max. 550 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Balkenbreite: 60 mm. Inkl. Befestigungsmaterial: 16 Edelstahlschrauben (14 kurze und 2 lange für den Balken). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 bis max. 550 mm. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Inkl. fortlaufender Seriennummer.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Holz
Anwendungsbereich
Flachdach
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795ETA Bewertung
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Querbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahl
Befestigung
einschrauben
