ABS-Lock X-H-16

ABS-Lock X-H-16

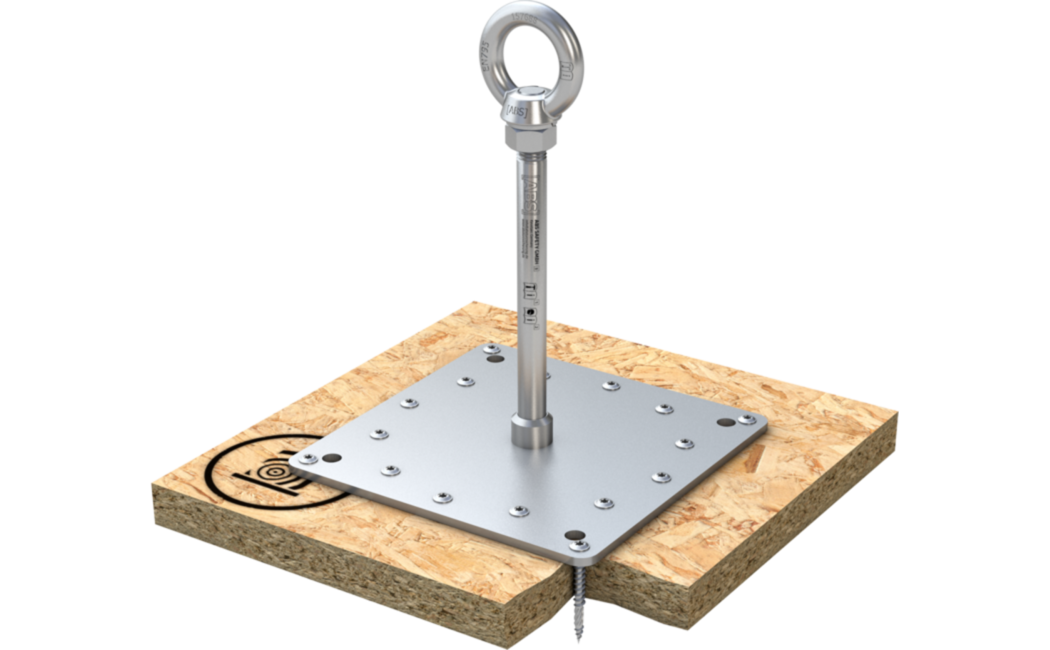

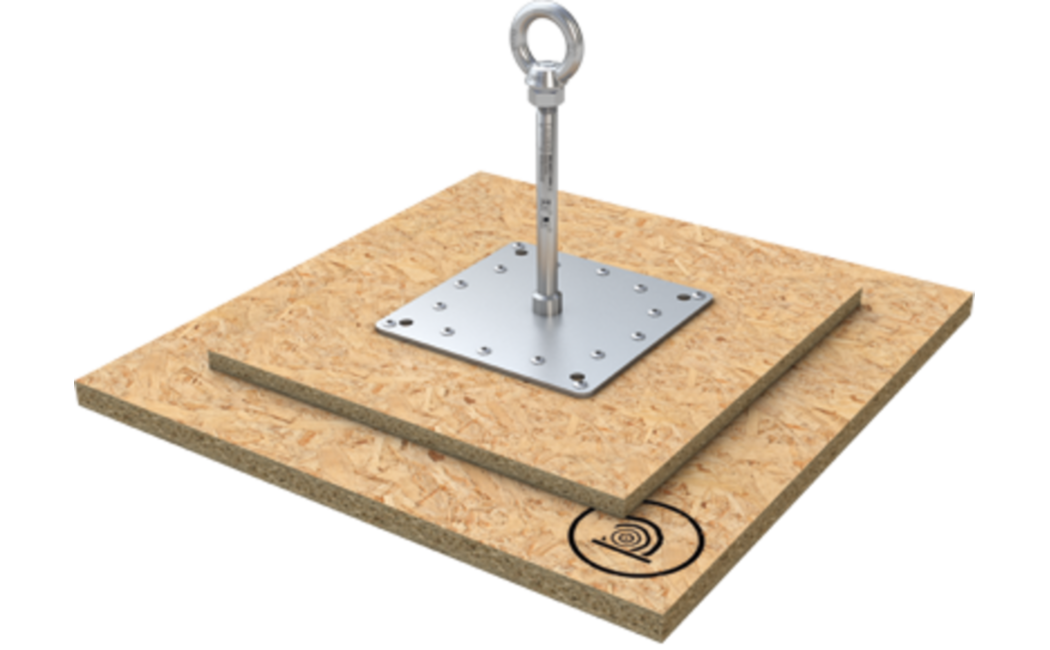

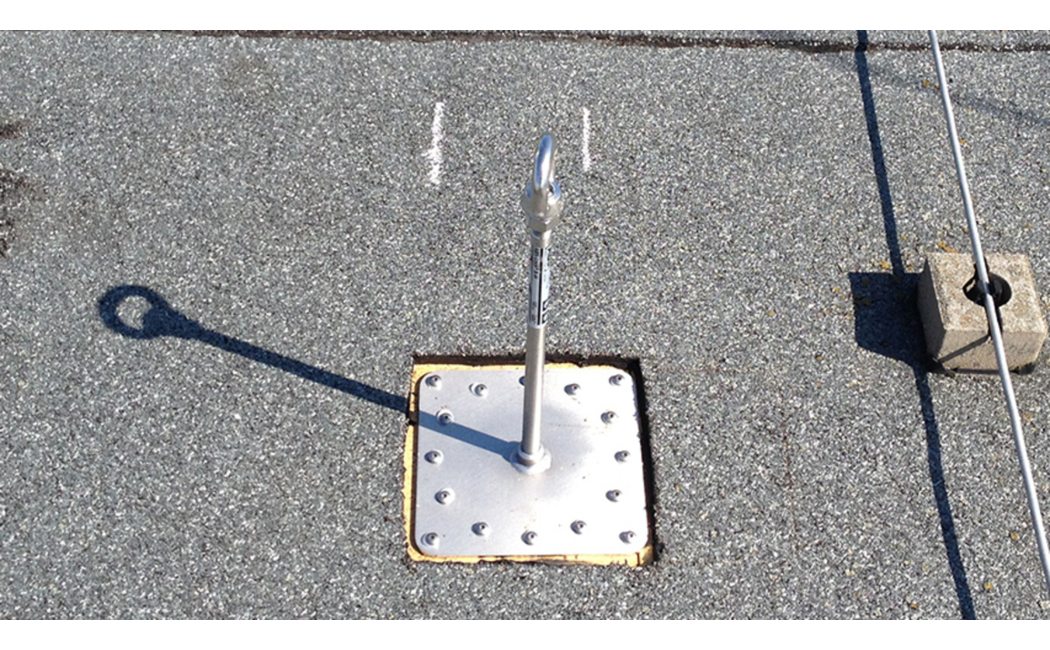

Anschlagpunkt zum Einschrauben auf OSB oder Holzschalung

Der bauaufsichtlich zugelassene Anschlagpunkt (Ø 16 mm) verfügt über eine Grundplatte (200 x 200 mm) und wird direkt von oben auf den Holzuntergrund geschraubt. Zum Lieferumfang gehören 16 hochwertige Schrauben, die wie das gesamte System aus witterungsbeständigem Edelstahl gefertigt sind.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • abZ: OSB min. 22 mm oder vergleichbar, z.B. Rauspund oder Brettschichtholz
  • DIN EN795: Holz min. 24 mm, OSB min. 18 mm
  • inkl. Befestigungsset
  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen

Ausführungen & Komponenten

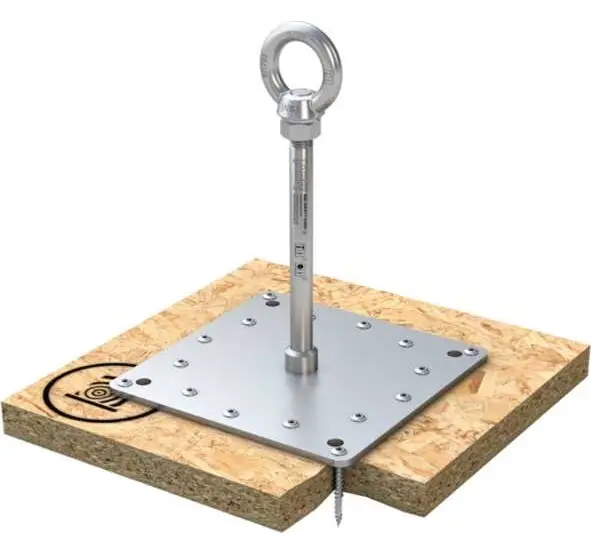

  • LX-H-150-16
    Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
  • LX-H-300-16
    Überstand: 300 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).

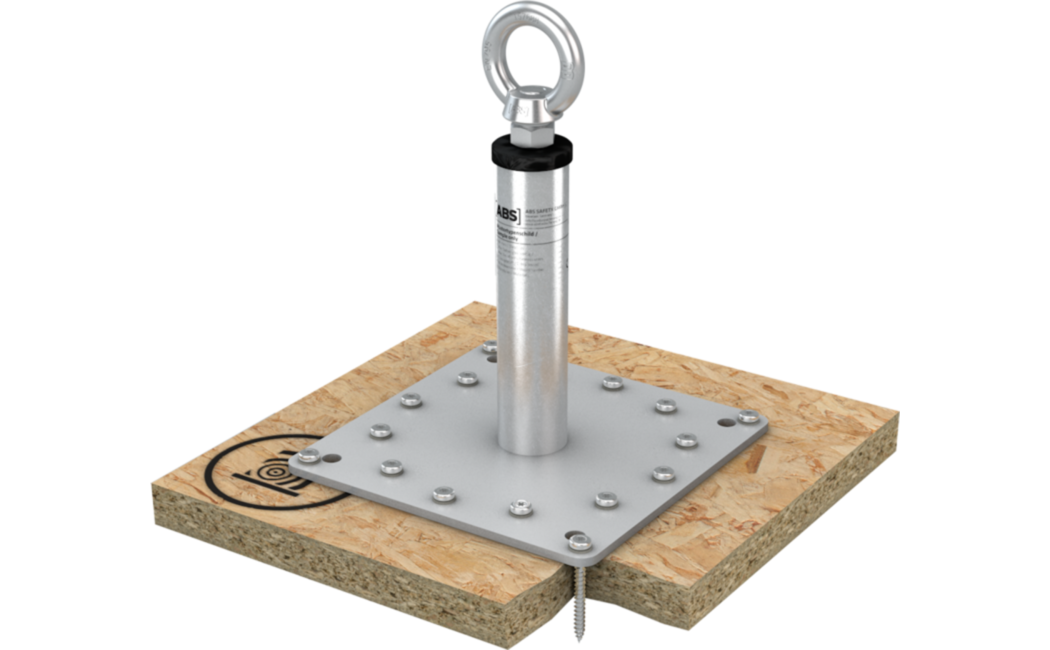

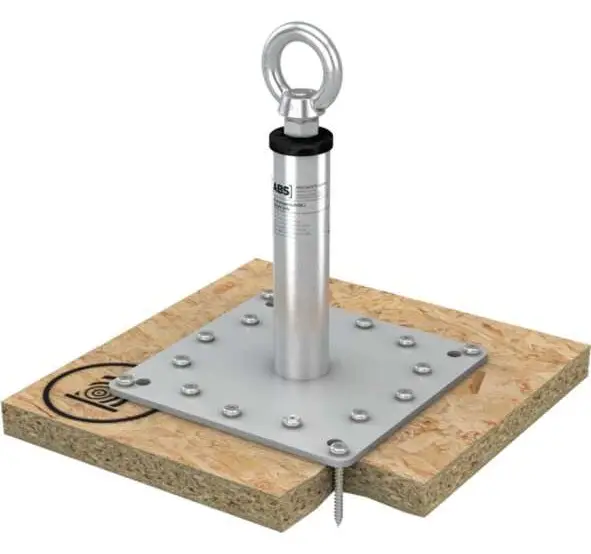

  • LX-H-300-16-SR
    Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe) Anschlagpunkt: Ø 42 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe) Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe) Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-H-400-16
    Überstand: 400 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
  • LX-H-400-16-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 400 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-H-500-16
    Mx. 3 Personen. Überstand: 500 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Mx. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Mx. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
  • LX-H-500-16-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 500 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-H-600-16
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017!
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
  • LX-H-600-16-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 600 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017 und allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben). Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-H-1000-16
    Mit allgemeiner bauaufsichtlicher Zulassung! Überstand: 1000 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Min. Anforderungen an das Holz: 24 mm, OSB 18 mm (OSB min. 22 mm nach abZ Vorgabe). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm Inkl. fortlaufender Seriennummer und Befestigungsmaterial (16 Edelstahlschrauben).

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Holz
Anwendungsbereich
Flachdach
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795ETA Bewertung
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Querbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahl
Befestigung
einschrauben
