ABS-Lock X-Klemm-H

ABS-Lock X-Klemm-H

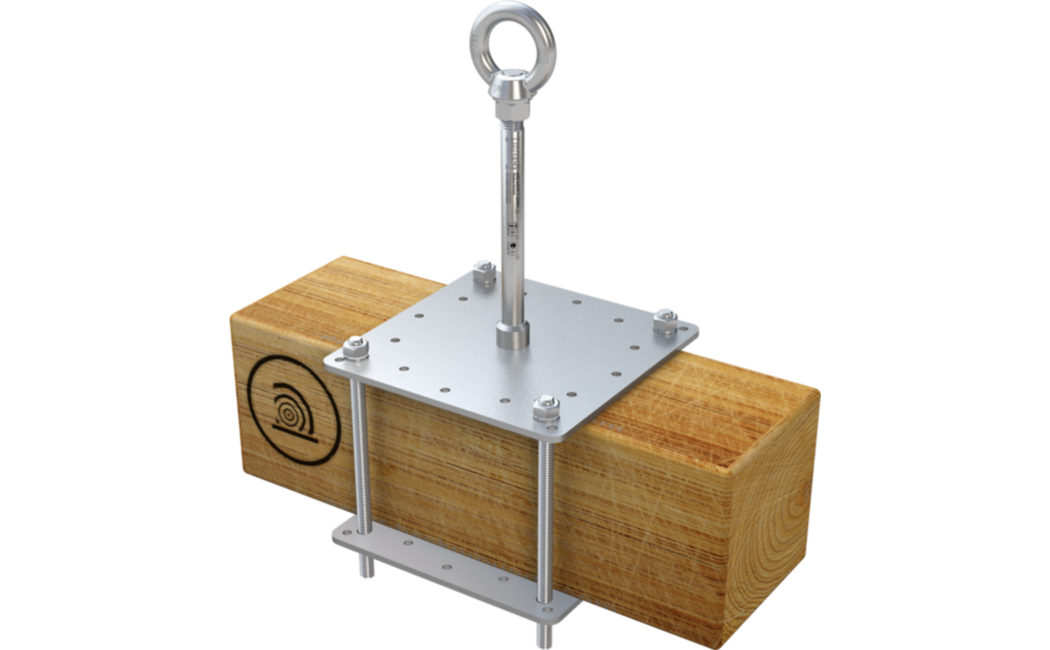

Anschlagpunkt zur durchdringungsfreien Befestigung mit Konterplatte um Holzträger

Klemmen Sie diesen Edelstahl-Anschlagpunkt (Ø 16 mm) mit seiner Grund- und Konterplatte (200 x 200 mm) einfach um Balken mit einer Breite von max. 150 mm. Inkl. Befestigungsset aus Edelstahl

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • abZ vom DIBt (Z-14.9-688)
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2013
  • mit Grund- und Konterplatte um Holzträger geklemmt (Trägerbreite max. 150 mm)
  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen
  • weitere Trägergrößen auf Anfrage

Ausführungen & Komponenten

  • LX-H-KLEMM-50
    Überstand:50mm .
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand:50mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand:50mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-H-KLEMM-150
    Überstand:150mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand:150mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand:150mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-H-KLEMM-300
    Überstand: 300 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

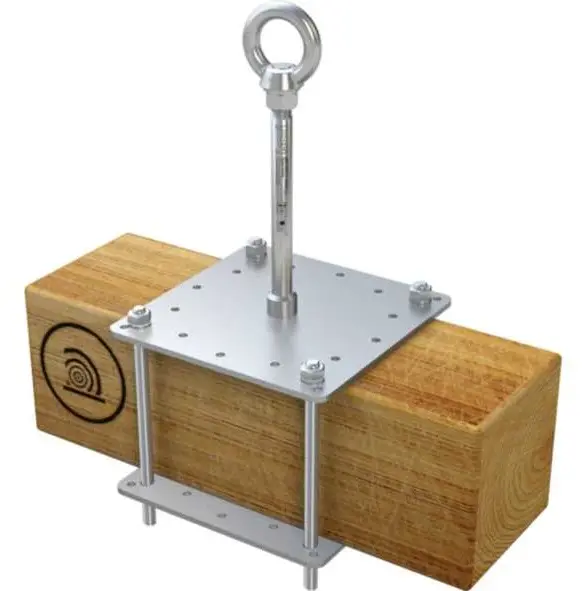

  • LX-H-KLEMM-400
    Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-H-KLEMM-500
    Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-H-KLEMM-600
    Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm.
  • LX-H-KLEMM-700
    Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-H-KLEMM-800
    Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Holz
Anwendungsbereich
Flachdachüber Kopf/ Decke
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahlzum Abseilen (1 Person)
Befestigung
klemmen
