ABS-Lock X-Klemm-ST

ABS-Lock X-Klemm-ST

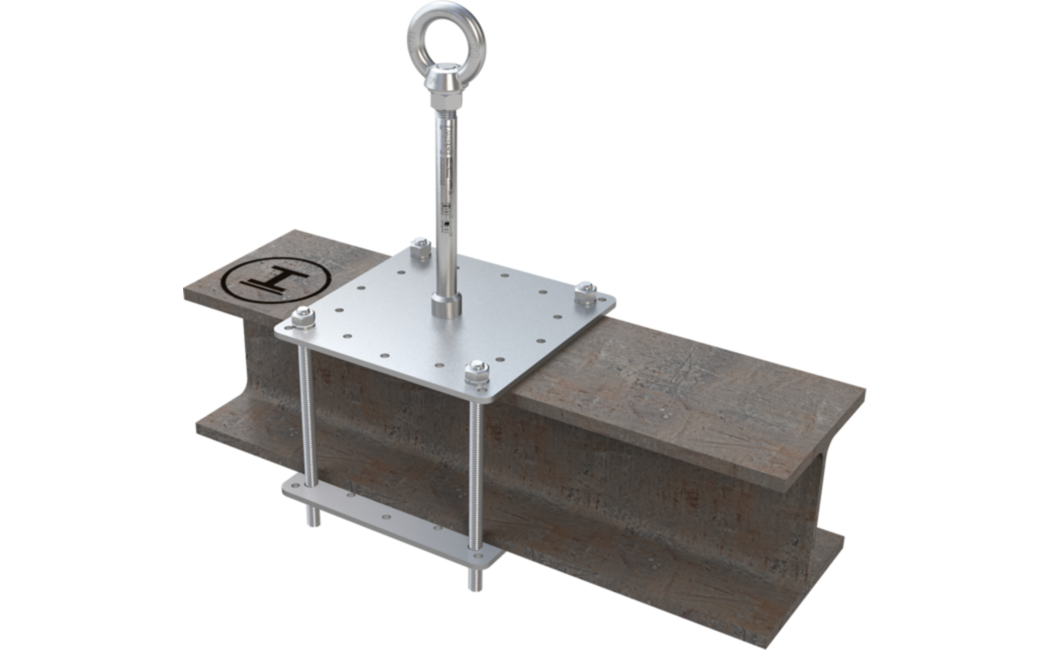

Anschlagpunkt zur durchdringungsfreien Befestigung mit Konterplatte um Stahlträger

Dieser um Stahlträger geklemmte Edelstahl-Anschlagpunkt (Ø 16 mm) mit Grund- und Konterplatte (200 x 200 mm) hat eine allgemeine bauaufsichtliche Zulassung. Montieren Sie diesen Einzelanschlagpunkt um Träger mit einer Breite von maximal 150 mm. Inkl. Befestigungsmaterial aus Edelstahl.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • abZ vom DIBt (Z-14.9-688)
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2013
  • mit Grund- und Konterplatte um Stahlträger geklemmt
  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen
  • weitere Trägergrößen auf Anfrage

Ausführungen & Komponenten

  • LX-ST-KLEMM-150
    Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-ST-KLEMM-300
    Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 16 mm. Überstand: 300 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-ST-KLEMM-400
    Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-ST-KLEMM-500
    Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

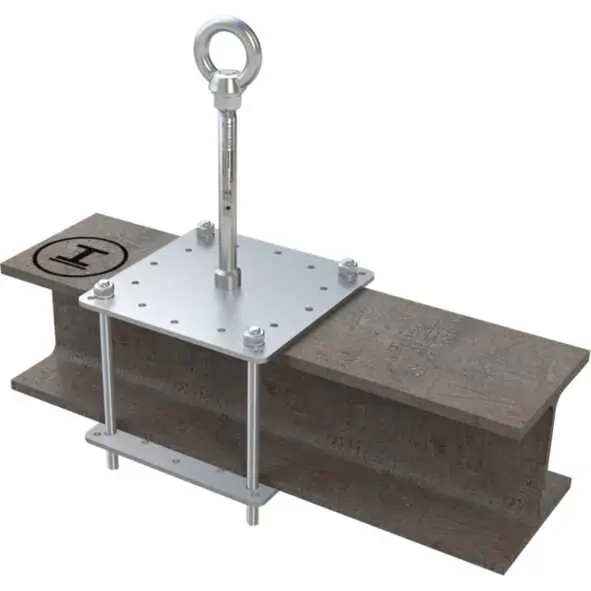

  • LX-ST-KLEMM-600
    Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-ST-KLEMM-700
    Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 700 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-ST-KLEMM-800
    Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017. Mit allgemeiner bauaufsichtlicher Zulassung! Zum Klemmen um Beton- oder Holzbalken, Stahlträger und Leichtbeton. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Max. Trägerbreite: 150 mm. Max. Trägerhöhe: 215 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Sondermasse auf Anfrage. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-STUETZR-150
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 150 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 150 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 150 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-300
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 300 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 300 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 300 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-400
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 400 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013. Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 400 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013. Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 400 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-500
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 500 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 500 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 500 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-600
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 600 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 600 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 600 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-700
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 700 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013. Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 700 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013. Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 700 mm. Inkl. Befestigungsmaterial.
  • LX-STUETZR-800
    Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Höhe: 800 mm.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 800 mm. Inkl. Befestigungsmaterial.
    Edelstahl-Verstärkung inkl. Kraftabsorbierung, geprüft nach EN795:2012 und CEN/TS 16415:2013! Erforderlich bei End- und Kurvenstützen von Seilsicherungssystemen. Stützrohr: Ø 42 mm. Höhe: 800 mm. Inkl. Befestigungsmaterial.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Stahl
Anwendungsbereich
Flachdachüber Kopf/ Decke
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahlzum Abseilen (1 Person)
Befestigung
klemmen
