ABS-Lock X-Solar

ABS-Lock X-Solar

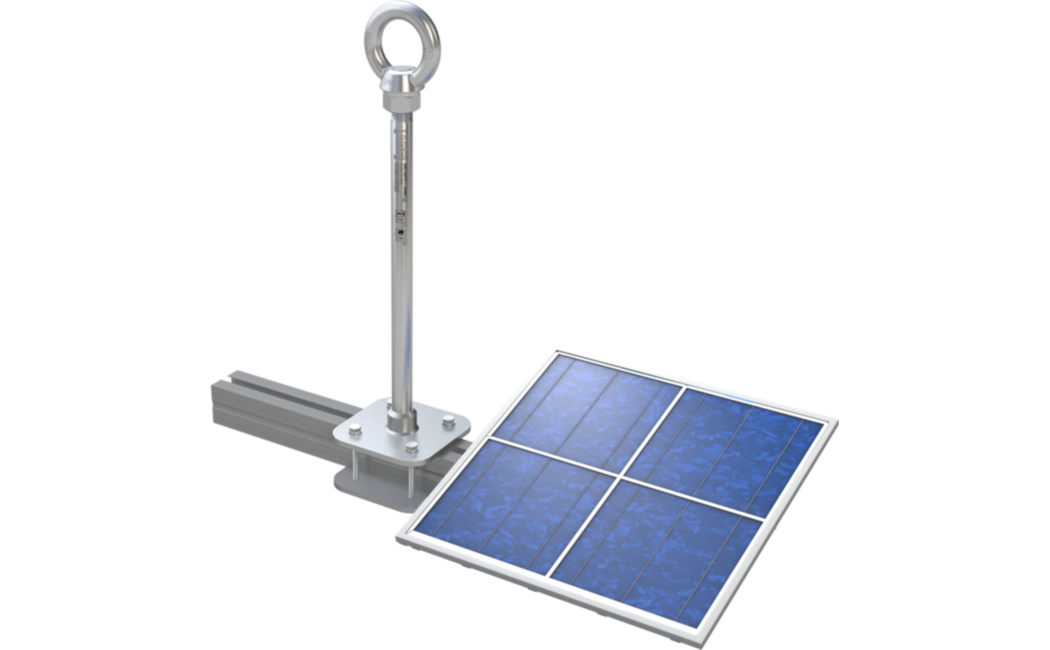

Anschlagpunkt zur durchdringungsfreien Befestigung mit Konterplatte um Träger

Speziell für Arbeiten an Solarthermie- und PV-Modulen ist dieser Edelstahl-Anschlagpunkt (Ø 16 mm) konzipiert. Sie klemmen die Anschlageinrichtung mit Grund- und Konterplatte (100 x 100 mm) einfach um die entsprechend tragfähigen Träger der Photovoltaikanlage.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • für Träger von PV-Anlagen und Solarthermie
  • Profile bis 50 mm x 50 mm
  • Unterkonstruktion muss auf Tragfähigkeit getestet werden!
  • inkl. Befestigungsmaterial
  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen

Ausführungen & Komponenten

  • LX-SOLAR-50
    Überstand: 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-SOLAR-150
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017!
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-SOLAR-400
    Geprüft nach EN 795:2012 und CEN / TS 16415:2017. Befestigungsmaterial. Überstand: 400 mm
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen.

    Geprüft nach EN 795:2012 und CEN / TS 16415:2017.

    Inkl. DataMatrixCode (DMC) zur eindeutigen
    Identifizierung des Produktes sowie
    Befestigungsmaterial.

    Überstand: 400 mm
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen.

    Geprüft nach EN 795:2012 und CEN / TS 16415:2017.

    Inkl. DataMatrixCode (DMC) zur eindeutigen
    Identifizierung des Produktes sowie
    Befestigungsmaterial.

    Überstand: 400 mm
  • LX-SOLAR-700
    Geprüft nach EN 795:2012 und CEN / TS 16415:2017. Befestigungsmaterial. Überstand: 700 mm
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen.

    Geprüft nach EN 795:2012 und CEN / TS 16415:2017.

    Inkl. DataMatrixCode (DMC) zur eindeutigen
    Identifizierung des Produktes sowie
    Befestigungsmaterial.

    Überstand: 700 mm
    Permanenter Edelstahl-Anschlagpunkt. Geeignet für Solarthermie- und PV-Module, mit Grund- und Konterplatte. Klemmbefestigung an vorhandener Trägerkonstruktion (max. 50x50 mm). Anschlagpunkt: Ø 16 mm. Max. 3 Personen.

    Geprüft nach EN 795:2012 und CEN / TS 16415:2017.

    Inkl. DataMatrixCode (DMC) zur eindeutigen
    Identifizierung des Produktes sowie
    Befestigungsmaterial.

    Überstand: 700 mm
  • LX-KP-100-4XM6
    Edelstahl- Grundplatte zum Klemmen speziell für Solarhalterprofile
    Edelstahl- Grundplatte zum Klemmen speziell für Solarhalterprofile
    Edelstahl- Grundplatte zum Klemmen speziell für Solarhalterprofile

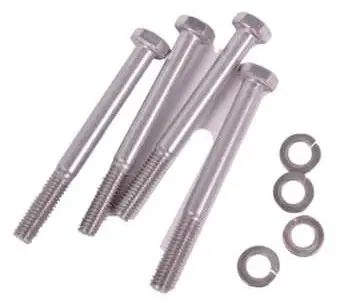

  • SE-LX-SOLAR-U

Technische Einordnung

Produktgruppe
Anschlagpunkte
Anwendungsbereich
FlachdachSteildach
Zertifizierung
DIN EN 795
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Befestigung
klemmen
