ABS-Lock X-SR-B

ABS-Lock X-SR-B

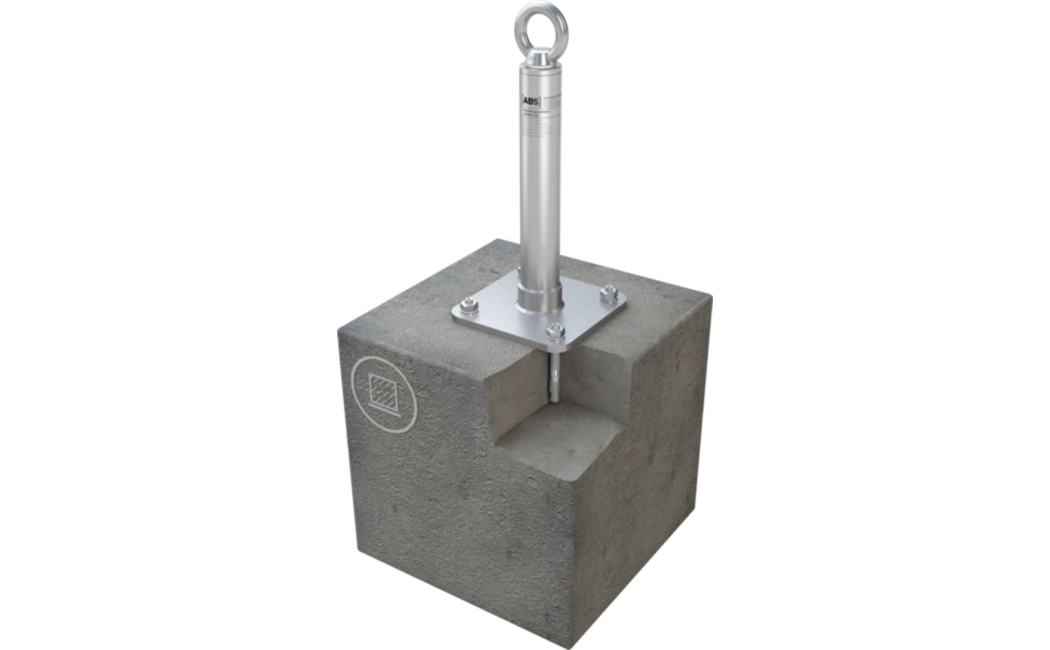

Anschlagpunkt zur Befestigung mit Einschlagdübeln in Betonuntergründen

Dank Grundplatte (150 x 150 mm) und verschweißtem Stützrohr (Ø 42 mm) bietet der Anschlagpunkt eine erhöhte Stabilität auf Betonuntergründen – und das bereits ab einer Einbautiefe von 65 mm. Befestigen Sie diesen zugelassenen Einzelanschlagpunkt unkompliziert mit den 4 im Lieferumfang enthaltenen Einschlagdübeln.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • Grundplatte + verschweißtes Stützrohr
  • Beton ≥ C20/25
  • ab 65 mm Einbautiefe
  • inkl. Befestigungsset aus Edelstahl

Ausführungen & Komponenten

  • LX-SR-B-200
    Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-300
    Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-400
    Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-500
    Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-600
    Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-700
    Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-800
    Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.

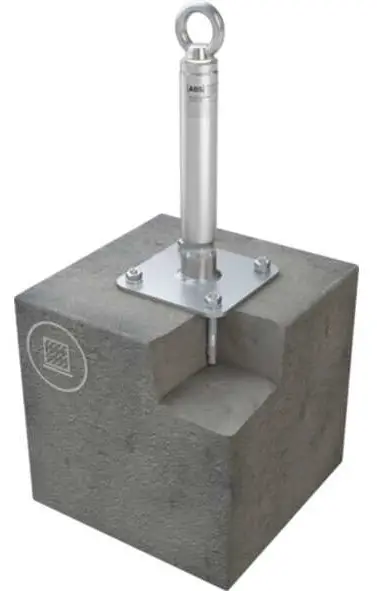

  • LX-SR-B-900
    Max. 3 Personen, Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen, Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen, Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-SR-B-1000
    Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
Beton
Anwendungsbereich
Fassade/WandFlachdach
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Quer- und Axialbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahlzum Abseilen (1 Person)
Befestigung
einschlagendübeln
