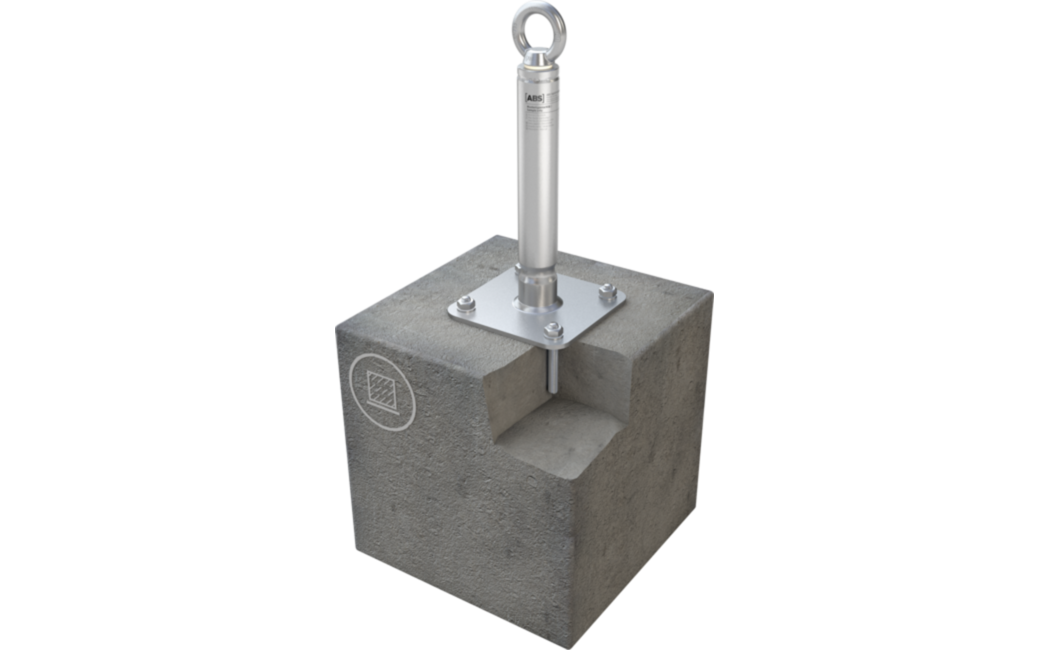

ABS-Lock X-SR-B-A
Anschlagpunkt zum Einkleben mit Ankerstangen in Betonuntergründen
Der verstärkte Edelstahl-Anschlagpunkt für Beton erzeugt keine Spannung im Untergrund und ist für Flächen ohne Abdeckung geeignet. Eine Grundplatte (150 x 150 mm) mit verschweißtem Stützrohr (Ø 42 mm) sorgt für zusätzliche Stabilität, die Befestigung erfolgt mit 4 Ankerstangen bereits ab 60 mm Einbautiefe.
Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.
Merkmale
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- Grundplatte + verschweißtes Stützrohr
- Beton ≥ C20/25
- empfohlenes Zubehör: Verbundmörtel WIT-UH-300
- inkl. Befestigungsset aus Edelstahl
Ausführungen & Komponenten
- LX-SR-B-200-A
Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Für einen Dachaufbau bis max. 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-300-A
Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-400-A
Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-500-A
Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-600-A
Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-700-A
Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-800-A

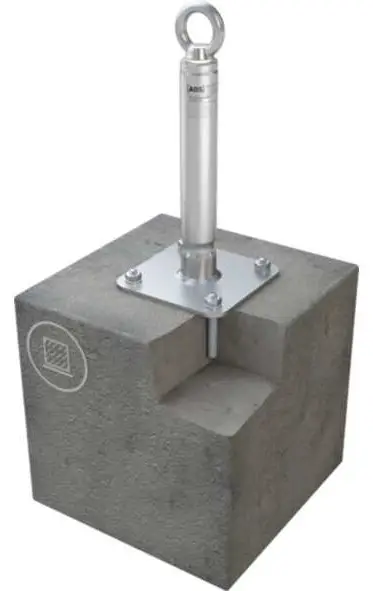

Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-900-A
Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton ≥ C20/25 Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 900 mm. Für einen Dachaufbau von 600 mm bis max. 750 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten! - LX-SR-B-1000-A
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Ankerstangenlänge: 125 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Beton ≥ C20/25 Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimaler Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Ankerstangenlänge: 125 mm. Anschlagpunkt: Ø 42 mm. Beton ≥ C20/25 Max. 3 Personen. Überstand: 1000 mm. Für einen Dachaufbau von 700 mm bis max. 850 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimaler Hebellast-Verteilung. Hinweis: Verbundmörtel WIT-VM-250 (ZU-1000) nicht enthalten!
Technische Einordnung
- Produktgruppe
- Anschlagpunkte
- Untergrund
- Beton
- Anwendungsbereich
- Flachdach
- Zertifizierung
- DIBt-Zulassung | Ü-ZeichenDIN EN 795
- ABS-Lock SYS
- ZwischenhalterEnd- und Kurvenstütze
- Kräfterichtungen
- Quer- und Axialbelastung
- Max. Nutzerzahl
- 3 Personen
- Sonstige
- Edelstahl
- Befestigung
- einkleben
