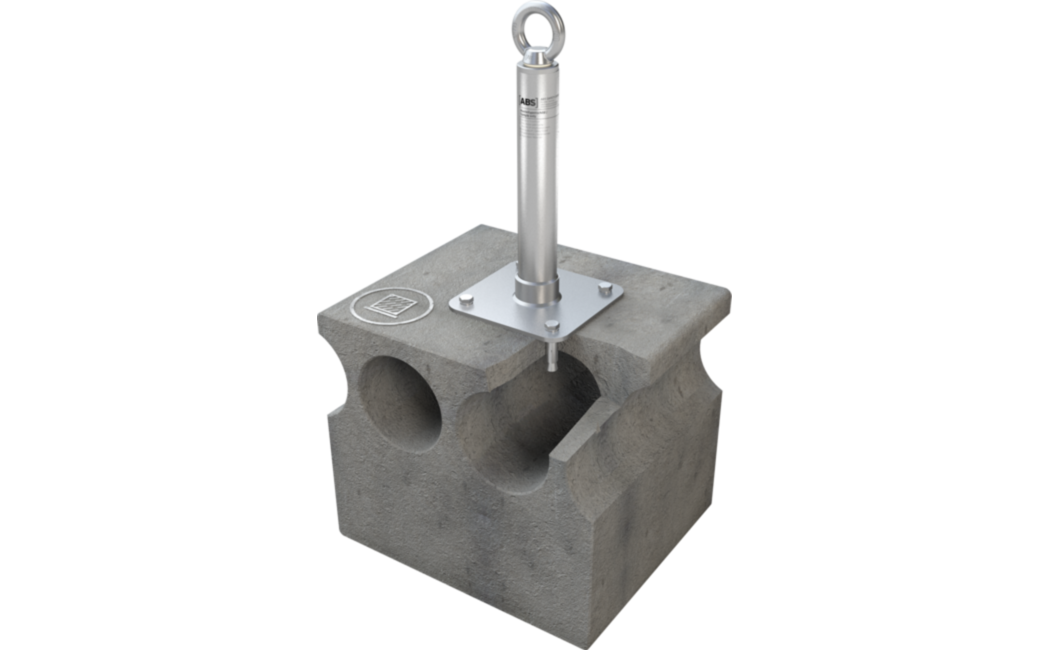

ABS-Lock X-SR-HD
Anschlagpunkt mit Stützrohr zum Dübeln in Hohldecken
Dank Grundplatte (150 x 150 mm) und verschweißtem Stützrohr (Ø 42 mm) bietet dieser Edelstahl-Anschlagpunkt auf Beton-Hohldecken ausreichend Stabilität zur Nutzung in Seilsicherungssystemen. Sie befestigen die Anschlageinrichtung einfach mit 4 beigefügten Hohldielenankern im Untergrund.
Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.
Merkmale
- Montagevorgaben der abZ (Z-14.9-688) beachten
- DIN EN 795:2012, C & CEN/TS 16415:2017
- Grundplatte + verschweißtes Stützrohr
- Beton-Hohldecken ≥ C45/55 (B55)
- Spiegelstärke min. 25 mm
- mit 4 Spreizdübeln befestigt
- Befestigung in den Hohlräumen und im Vollmaterial möglich
Ausführungen & Komponenten
- LX-SR-HD-300
Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. - LX-SR-HD-400

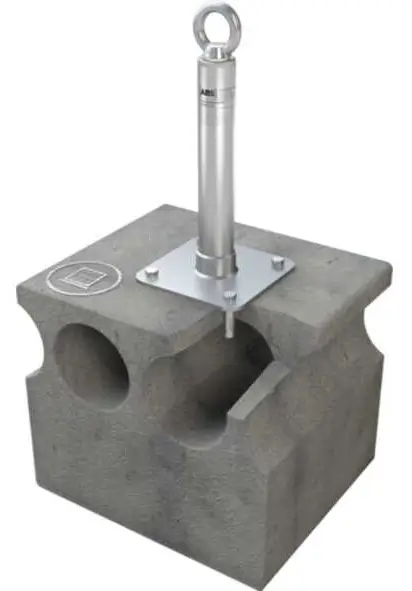

Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. - LX-SR-HD-500
Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. - LX-SR-HD-600
Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zuroptimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zuroptimalen Hebellast-Verteilung. - LX-SR-HD-700
Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Für einen Dachaufbau von 400 mm bis max. 550 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung. - LX-SR-HD-800
Überstand: 800 mm Für einen Dachaufbau von 500 mm bis max. 650 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017 und in gerissenem Beton! Beton-Hohldecken ≥ C45/55 (B55) Mit bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Technische Einordnung
- Produktgruppe
- Anschlagpunkte
- Untergrund
- BetonRippen- / Hohldecke
- Anwendungsbereich
- Flachdach
- Zertifizierung
- DIBt-Zulassung | Ü-ZeichenDIN EN 795ETA Bewertung
- ABS-Lock SYS
- ZwischenhalterEnd- und Kurvenstütze
- Kräfterichtungen
- Querbelastung
- Max. Nutzerzahl
- 3 Personen
- Sonstige
- Edelstahl
- Befestigung
- dübeln
