ABS-Lock X-SR-ST

Anschlagpunkt zum Kontern durch Stahluntergründe

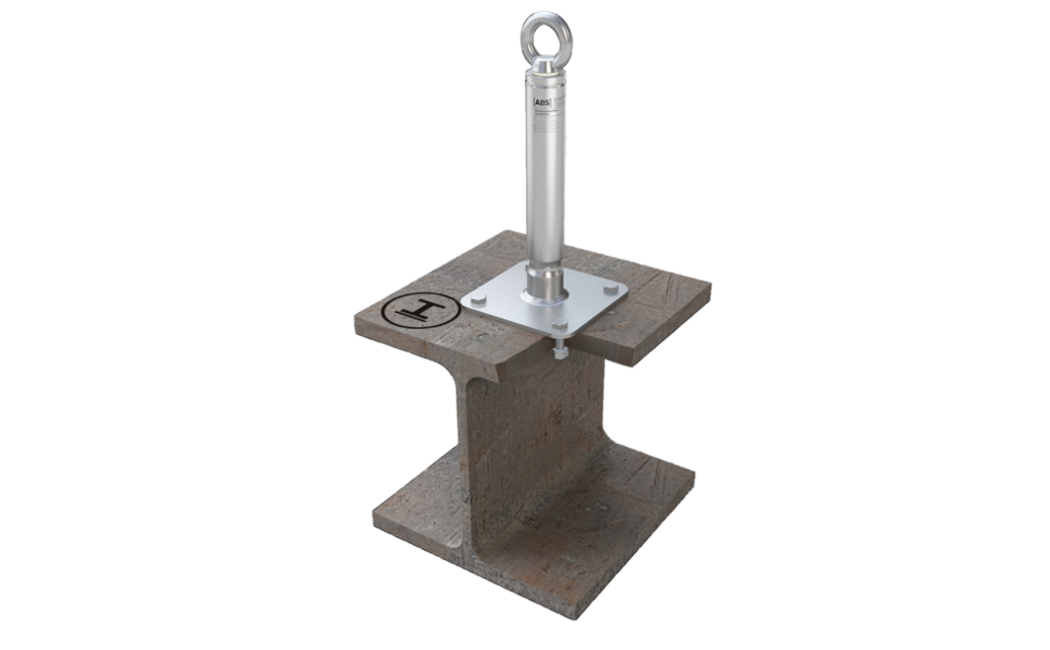

Dieser DIBt-zugelassene Edelstahl-Anschlagpunkt mit Grundplatte (150 x 150 mm) wird durch Stahluntergründe gekontert. Mit dem verschweißten Stützrohr (Ø 42 mm) hält der Einzelanschlagpunkt als Systemstütze problemlos der Vorspannung eines Seilsicherungssystems stand. Lieferung inklusive Befestigungsset.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

Montagevorgaben der abZ (Z-14.9-688) beachten
DIN EN 795:2012, A + DIN CEN/TS 16415:2017
Grundplatte + verschweißtes Stützrohr
inkl. Befestigungsmaterial aus Edelstahl

Ausführungen & Komponenten

LX-SR-ST-200
Überstand: 200 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 200 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-300
Überstand: 300 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache

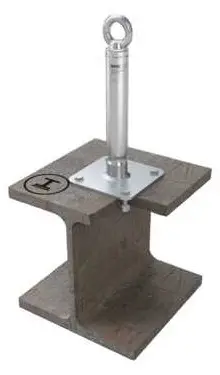

LX-SR-ST-400
Überstand: 400 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-500
Überstand: 500 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-600
Überstand: 600 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-700
Überstand: 700 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 700 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-800
Überstand: 800 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-900
Überstand: 900 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 900 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 900 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-SR-ST-1000
Überstand: 1000 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 1000 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012, CEN / TS 16415:2017! Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 1000 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. (Schraubenlänge: 40 mm) Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache

Technische Einordnung

Produktgruppe: Anschlagpunkte
Untergrund: Stahl
Anwendungsbereich: Flachdach
Zertifizierung: DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS: ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen: Quer- und Axialbelastung
Max. Nutzerzahl: 3 Personen
Sonstige: Edelstahlzum Abseilen (1 Person)
Befestigung: kontern
