ABS-Lock X-SW-6
Anschlagpunkt zum Einschrauben durch Sandwichblech

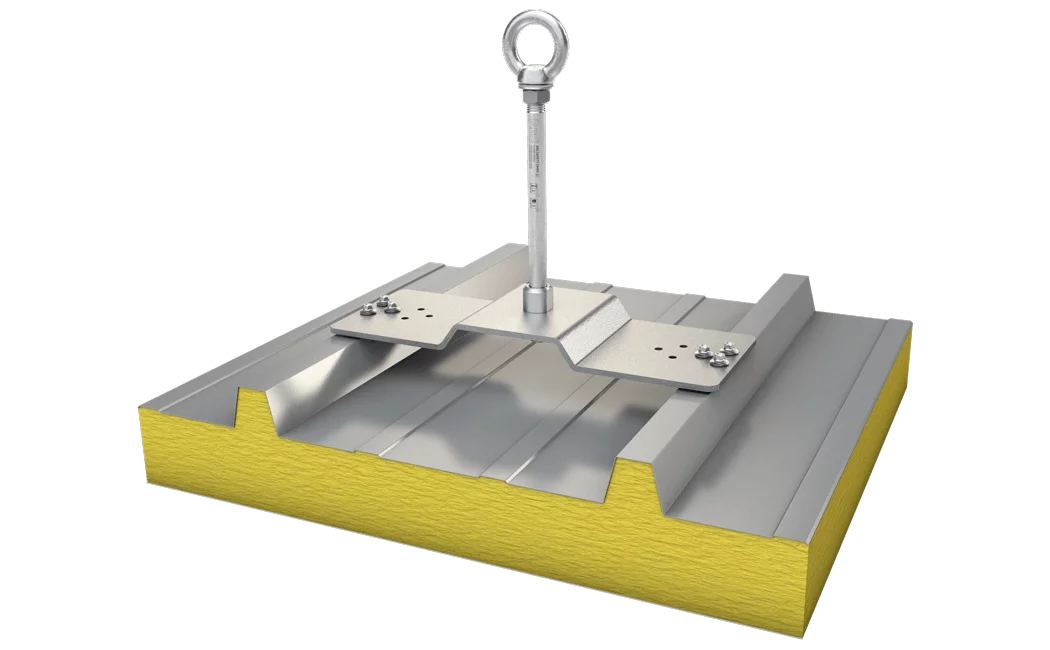

Vollständig von oben montiert, wird der Anschlagpunkt (Ø 16 mm) für Sandwichbleche (PIR-/PUR-Schaum) in der tragenden Unterkonstruktion verschraubt (Holzbalken oder Z-Pfette). Der Einzelanschlagpunkt ist vollständig aus Edelstahl gefertigt und für unterschiedliche Sickenabstände geeignet und in verschiedenen Varianten erhältlich.
Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.
Merkmale
- Montagevorgaben der abZ (Z-14.9-898) beachten
- DIN EN 795:2012, A + DIN CEN/TS 16415:2017
- speziell für Sandwichbleche
- Befestigung im Holzbalken oder Z-Pfette
- Breite Obergurt ≥ 27 mm
- Lochabstand 250 mm / 333 mm
- inkl. Befestigungsmaterial
Ausführungen & Komponenten
- LX-SW-6-150
Überstand: 150 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.23 sofort ab Lager

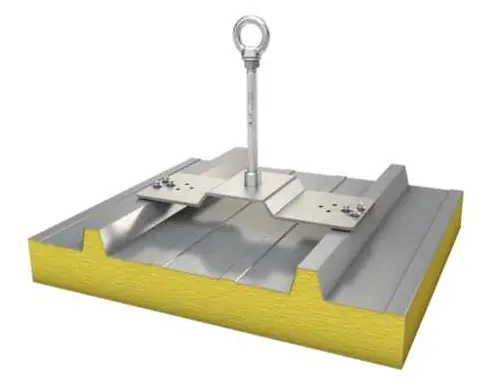

- LX-SW-6-300
Überstand: 300 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial. - LX-SW-6-400
Überstand: 400 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial. - LX-SW-6-500
Überstand: 500 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Für Sandwichelemente zur Montage in einer Holz- oder Stahlunterkonstruktion. Verwendung bei einem Hochsickenabstand von 250 mm - 333 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Schraubenlänge: XXX mm. (Dachaufbau prüfen!) Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Technische Einordnung
- Produktgruppe
- Anschlagpunkte
- Untergrund
- SandwichTrapezblecheMetallProfildach
- Anwendungsbereich
- Profildach
- Zertifizierung
- DIBt-Zulassung | Ü-ZeichenDIN EN 795
- ABS-Lock SYS
- ZwischenhalterEnd- und Kurvenstütze
- Kräfterichtungen
- Querbelastung
- Max. Nutzerzahl
- 3 Personen
- Sonstige
- Edelstahl
- Befestigung
- einschrauben
