ABS-Lock X-T

ABS-Lock X-T

Anschlagpunkt zur Montage mit Kippdübeln auf Trapezblech

Befestigen Sie diesen Edelstahl-Anschlagpunkt (Ø 16 mm) mit Grundplatte (290 x 200 mm) unkompliziert von oben. Die 4 enthaltenen Spezialkippdübel werden einfach durch die Bohrungen ins Trapezblech gesteckt. Inklusive allgemeiner bauaufsichtlicher Zulassung des DIBt.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

  • Montagevorgaben der abZ (Z-14.9-688) beachten
  • DIN EN 795:2012, A + DIN CEN/TS 16415:2017
  • Trapezblech, Stahl ab 0,5 mm (0,63 mm nach abZ-Vorgabe)
  • Warmdächer, Lochabstand 180 bis 250 mm
  • inkl. Befestigungsmaterial

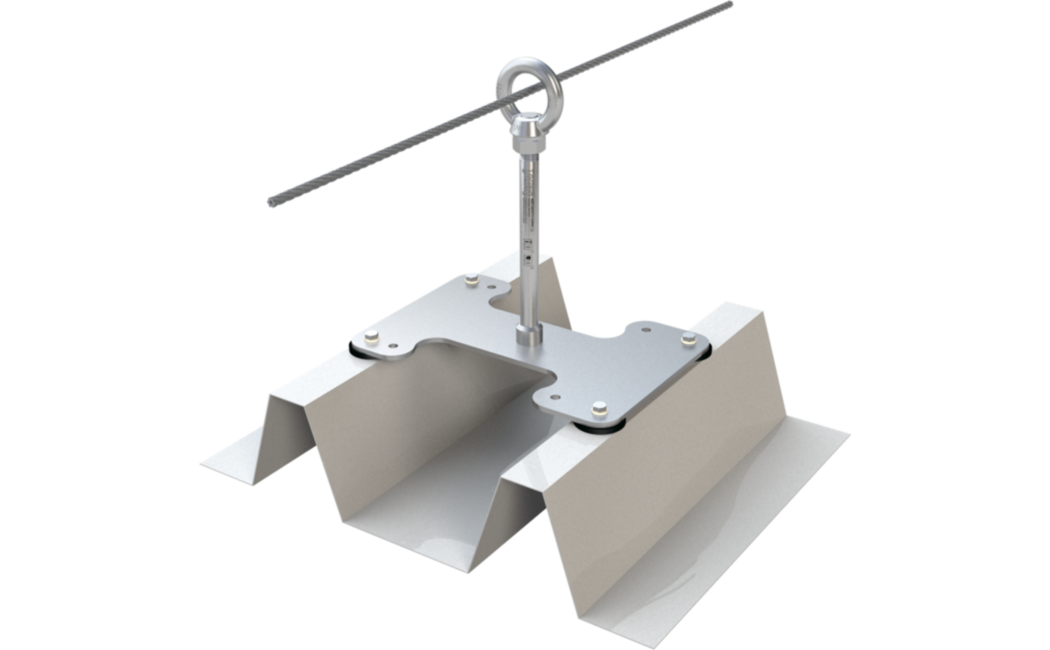

  • mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen

Ausführungen & Komponenten

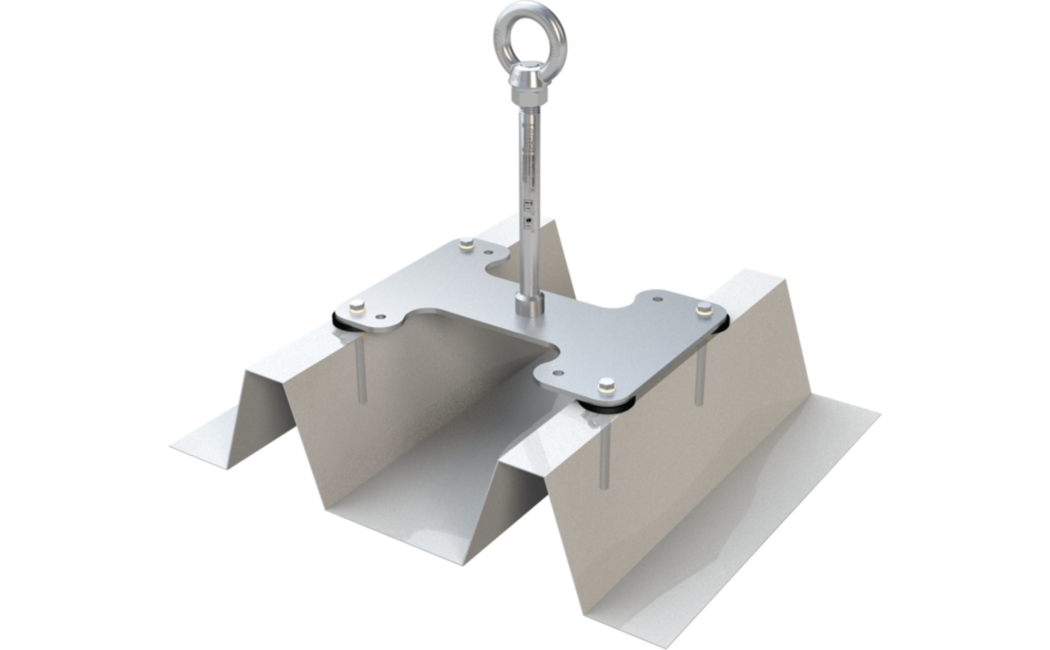

  • LX-T-50
    für Trapezbleche ab 0,63 mm! Überstand: 50 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 50 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-T-150
    für Trapezbleche ab 0,63 mm! Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

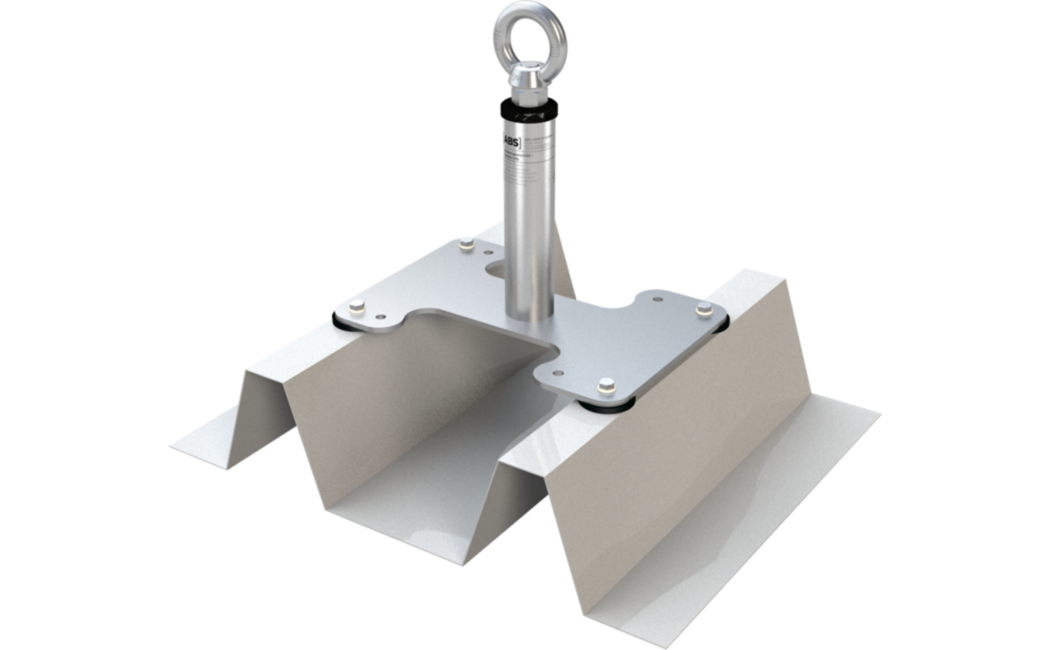

  • LX-T-150-SR
    für Trapezbleche ab 0,63 mm! Anschlagpunkt: Ø 42 mm. Überstand: 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-T-300
    Max. 3 Personen Überstand: 300 mm Für einen Dachaufbau bis max. 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen Überstand: 300 mm Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen Überstand: 300 mm Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-T-300-SR
    Anschlagpunkt: Ø 42 mm. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.

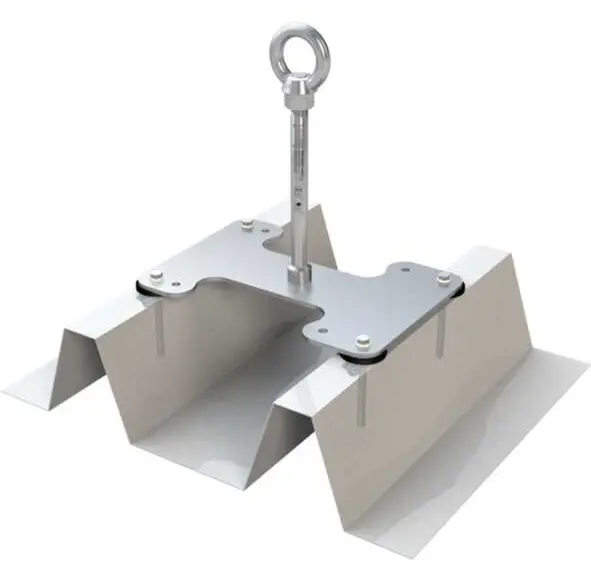

  • LX-T-400
    Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.

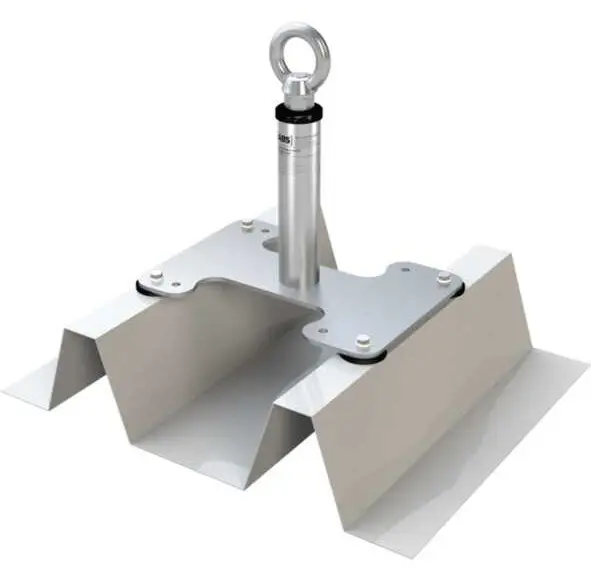

  • LX-T-400-SR
    Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-T-500
    Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-T-500-SR
    Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-T-600
    Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-T-600-SR
    Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
  • LX-T-800
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, für Trapezbleche ab 0,63 mm!
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, für Trapezbleche ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, für Trapezbleche ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
  • LX-T-800-SR
    Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
    Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung für Trapezbleche ab 0,63 mm! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 800 mm. Für einen Dachaufbau von 500 mm bis max. 650 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.

Technische Einordnung

Produktgruppe
Anschlagpunkte
Untergrund
SandwichTrapezblecheMetallProfildach
Anwendungsbereich
FlachdachProfildach
Zertifizierung
DIBt-Zulassung | Ü-ZeichenDIN EN 795ANSI
ABS-Lock SYS
ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen
Querbelastung
Max. Nutzerzahl
3 Personen
Sonstige
Edelstahl
Befestigung
Kippdübel
