ABS-Lock X-T-21

Anschlagpunkt zur Montage mit Kippdübeln auf Warmdächern

Speziell für die Absturzsicherung auf dem Warmdach wurde dieser Edelstahl-Anschlagpunkt (Ø 16mm) mit Grundplatte (290 x 200 mm) entwickelt. Sie montieren den Einzelanschlagpunkt unkompliziert von oben mithilfe der 4 im Lieferumfang enthaltenen, bereits vormontierten Spezialkippdübel.

Preise und Bestellung sind nach der Anmeldung mit freigeschaltetem Konto verfügbar.

Merkmale

Montagevorgaben der abZ (Z-14.9-688) beachten
DIN EN 795:2012, A + DIN CEN/TS 16415:2013
Trapezblech, Stahl ab 0,63 mm
Warmdächer, Lochabstand 180 bis 250 mm
inkl. vormontierten Kippdübeln
mit Stützrohr als End- und Eckpfosten in Seilsicherungssystemen

Ausführungen & Komponenten

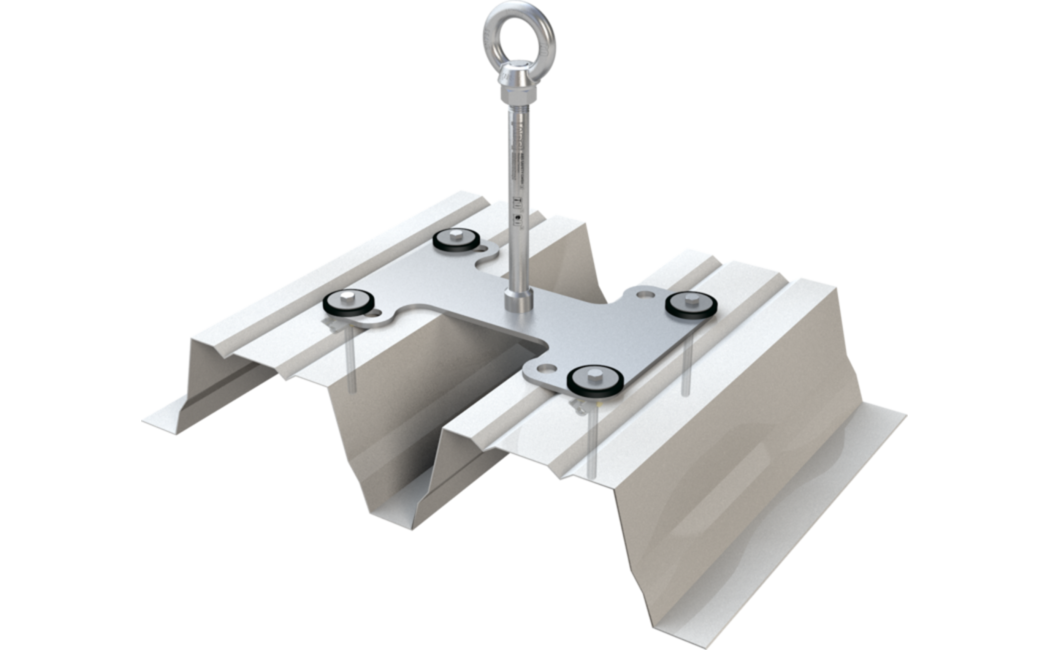

LX-T-300-21
Anschlagpunkt: Ø 16 mm. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache

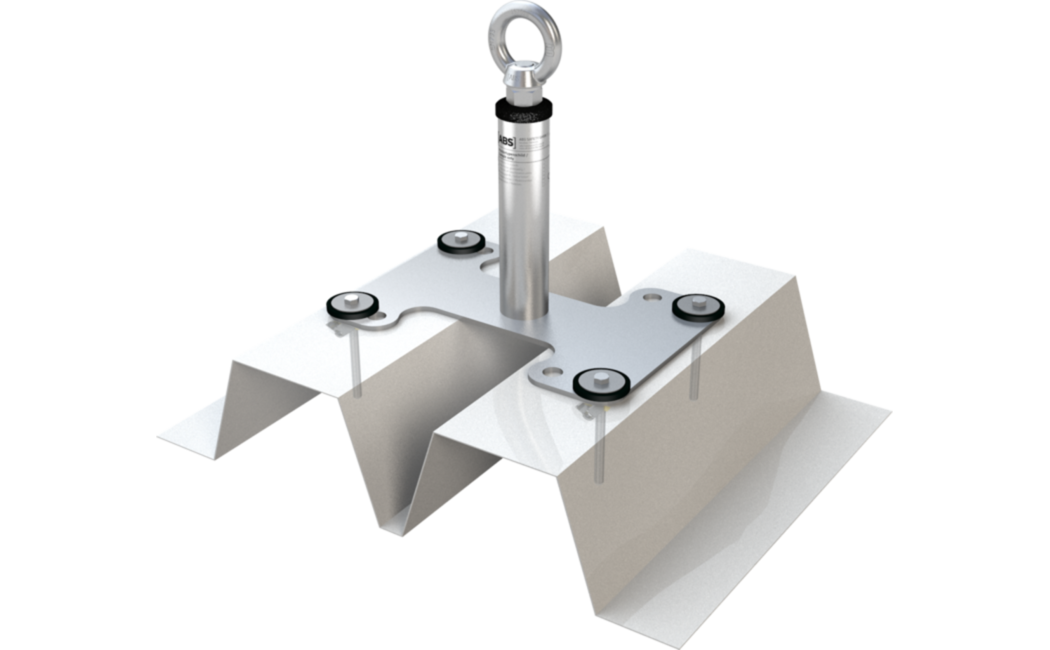

LX-T-300-21-SR
Anschlagpunkt: Ø 42 mm. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 300 mm. Für einen Dachaufbau bis max. 150 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-T-400-21
Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache

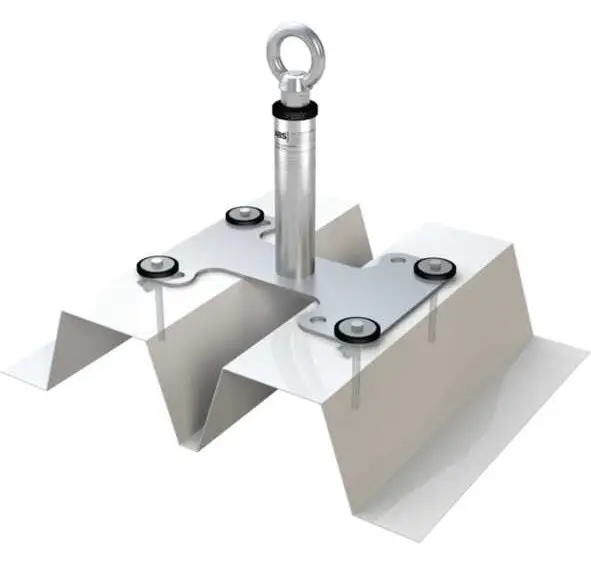

LX-T-400-21-SR
Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 400 mm. Für einen Dachaufbau von 100 mm bis max. 250 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache
LX-T-500-21
Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
LX-T-500-21-SR
Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 500 mm. Für einen Dachaufbau von 200 mm bis max. 350 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache

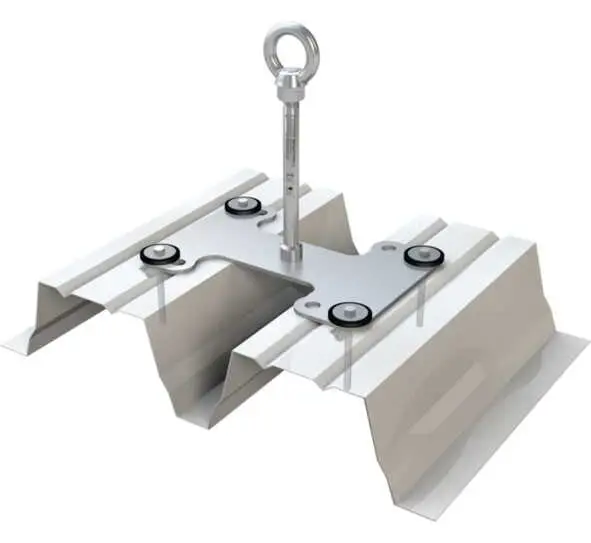

LX-T-600-21
Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 16 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial.
Nicht an Lager — Lieferung nach Absprache
LX-T-600-21-SR
Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Permanenter Edelstahl-Anschlagpunkt mit Grundplatte, zur Befestigung auf Trapezblechen ab 0,63 mm! Geprüft nach EN 795:2012 und CEN / TS 16415:2017! Mit allgemeiner bauaufsichtlicher Zulassung! Verwendung bei einen Hochsickenabstand von 180 mm - 250 mm. Anschlagpunkt: Ø 42 mm. Max. 3 Personen. Überstand: 600 mm. Für einen Dachaufbau von 300 mm bis max. 450 mm. Inkl. fortlaufender Seriennummer und Befestigungsmaterial. Speziell verstärkte Konstruktion mit Stützrohr zur optimalen Hebellast-Verteilung.
Nicht an Lager — Lieferung nach Absprache

Technische Einordnung

Produktgruppe: Anschlagpunkte
Untergrund: SandwichTrapezblecheMetallProfildach
Anwendungsbereich: FlachdachProfildach
Zertifizierung: DIBt-Zulassung | Ü-ZeichenDIN EN 795
ABS-Lock SYS: ZwischenhalterEnd- und Kurvenstütze
Kräfterichtungen: Querbelastung
Max. Nutzerzahl: 3 Personen
Sonstige: Edelstahl
Befestigung: Kippdübel
